Konstrukcje pod panele fotowoltaiczne na dachu płaskim

Instalacja fotowoltaiki na dachu płaskim wymaga zastosowania specjalnych konstrukcji wsporczych. Konstrukcja pod panele fotowoltaiczne na dachu płaskim pozwala ustawić moduły PV pod optymalnym kątem nachylenia oraz zapewnia ich stabilność mimo działania wiatru i innych obciążeń. Dzięki odpowiednio dobranej konstrukcji możliwe jest uzyskanie satysfakcjonujących wyników energii, przy jednoczesnym zachowaniu bezpieczeństwa dla dachu. Za dach płaski uznaje się powierzchnię o niewielkim spadku (zazwyczaj do ok. 5°–7°), dlatego moduły montuje się na stelażach ustawiających je pod kątem (np. 10°–15°) lub w układzie wschód-zachód, aby poprawić uzysk energii i zapobiec zacienieniom.

Typy konstrukcji PV na dach płaski

Konstrukcje fotowoltaiczne na dachy płaskie można podzielić ze względu na sposób montażu. W ofercie RBT Solar znajdują się trzy główne rodzaje systemów montażowych dostosowanych do dachów płaskich: zgrzewane do pokrycia dachowego, balastowe (dociążane) oraz przykręcane (inwazyjne). Wybór odpowiedniego systemu zależy od konstrukcji dachu, rodzaju pokrycia oraz dopuszczalnego obciążenia. Poniżej przedstawiamy krótki przegląd tych rozwiązań:

FR-W-US-S/V/LAZ/MAX-LONG1950

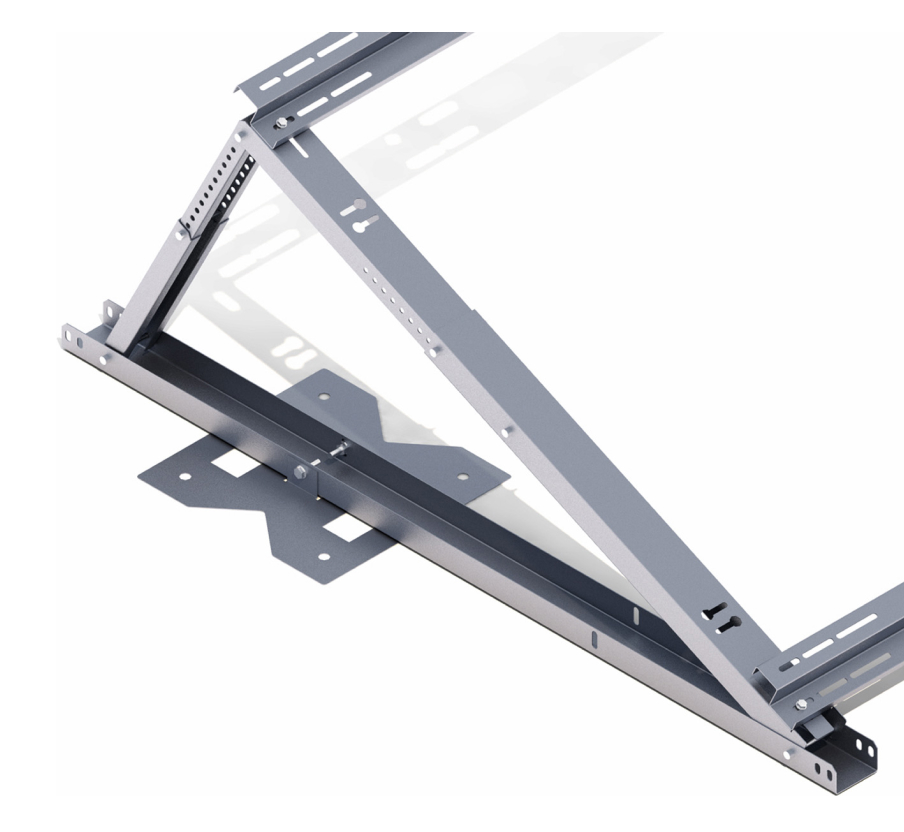

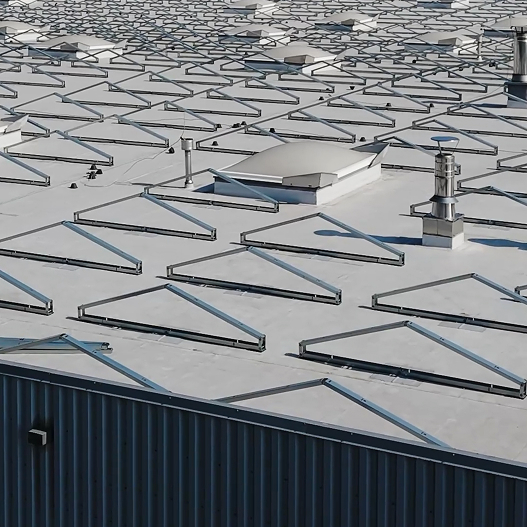

Konstrukcje zgrzewane na dach płaski

Mocowane bezpośrednio do powierzchni dachu poprzez zgrzanie specjalnych podstaw do membrany dachowej lub papy. Pozwala to uniknąć wiercenia otworów i znacznie ograniczyć dodatkowy ciężar na stropie.

Zalety konstrukcji zgrzewanych:

Brak perforacji poszycia dachu - montaż bez naruszania hydroizolacji,

Eliminacja potrzeby balastowania - redukcja obciążenia dachu,

Szybki i nieinwazyjny montaż - technologia zgrzewania za pomocą leistra lub palnika,

Możliwość stosowania systemu hybrydowego - zgrzewanie z selektywnym balastowaniem.

Konstrukcje balastowe na dach płaski

Rozwiązania całkowicie bezinwazyjne, gdzie stabilność zapewniają bloczki betonowe (balast) dociążające konstrukcję. Stelaże z panelami są ustawiane na dachu bez trwałego mocowania do podłoża.

Zalety konstrukcji balastowych:

Uniwersalność zastosowania - kompatybilność z różnymi typami pokryć dachowych,

Brak ingerencji w poszycie dachu - zachowanie pełnej szczelności hydroizolacji,

Wysoka stabilność - odporność na silne podmuchy wiatru dzięki balastowaniu,

Łatwość przenoszenia - możliwość demontażu i relokacji instalacji.

FR-B-US-S/V/LAZ/MAX-LONG1950

FR-S-US-S/V/LAZ/MAX-LONG1950

Konstrukcje przykręcane na dach płaski

Systemy inwazyjne, przytwierdzane mechanicznie do konstrukcji dachu za pomocą śrub/wników. Nie wymagają obciążników ani zgrzewania, zapewniając sztywne połączenie z budynkiem.

Zalety konstrukcji przykręcanych:

Ekonomia instalacji - najniższy koszt wśród systemów montażowych,

Szybki montaż - znacząca oszczędność czasu pracy,

Wszechstronność zastosowania - możliwość montażu na dachach płaskich i skośnych,

Minimalne obciążenie dachu - brak konieczności stosowania dodatkowego balastu.

Zalety konstrukcji RBT Solar na dach płaski

RBT Solar, jako czołowy producent konstrukcji fotowoltaicznych, oferuje rozwiązania dopasowane do różnych wymagań dachów płaskich. Wszystkie typy konstrukcji cechują się wysoką jakością wykonania i przemyślaną konstrukcją, co przekłada się na korzyści dla instalatorów i inwestorów:

Uniwersalność i elastyczność

Konstrukcje zaprojektowane są tak, aby pasowały do paneli fotowoltaicznych o różnych wymiarach i mocach. Dzięki regulowanym elementom (np. teleskopowym ramionom) ten sam system można dostosować do mniejszych i większych modułów, w układzie południowym lub wschód-zachód.

Szybki i prosty montaż

Modułowa budowa i dopasowanie konstrukcji do dachu skracają czas instalacji. Wiele elementów dostarczanych jest zmontowanych fabrycznie lub w formie ułatwiającej szybkie złożenie na miejscu. Konstrukcje RBT Solar projektowane są z myślą o intuicyjnym montażu – bez skomplikowanych czynności i zminimalizowaniu liczby mocowań.

Bezpieczeństwo i trwałość

Wszystkie systemy RBT Solar na dachy płaskie wykonane są z wytrzymałych materiałów (stal zabezpieczona powłoką Magnelis® oraz aluminium), odpornych na korozję i warunki atmosferyczne. Konstrukcje przechodzą specjalistyczne badania wytrzymałości (obciążenia wiatrem, śniegiem itp.), co gwarantuje stabilność instalacji przez długie lata.

Minimalna ingerencja w dach

W zależności od potrzeb można dobrać system niemal całkowicie bezinwazyjny (zgrzewany lub balastowy) bądź inwazyjny tylko w minimalnym stopniu (przykręcany). Pozwala to zachować szczelność dachu lub ograniczyć prace związane z jego wierceniem do niezbędnego minimum. Każde rozwiązanie jest tak projektowane, by nie uszkodzić pokrycia – np. poprzez zastosowanie podkładek ochronnych pod podstawy czy uszczelnień wokół punktów mocowań.

Wsparcie techniczne i dokumentacja

RBT Solar zapewnia pełne wsparcie dla instalatorów na etapie projektu i montażu. Każda konstrukcja może zostać indywidualnie przeliczona przez dział techniczny pod kątem obciążeń dla konkretnego dachu. Do dyspozycji są dokumentacje techniczne, instrukcje montażu oraz karty produktów, ułatwiające prawidłowe wykonanie instalacji.

Kompleksowe rozwiązania montażowe dla każdego dachu płaskiego

Dobrze dobrana konstrukcja montażowa to podstawa bezpiecznej i wydajnej fotowoltaiki na dachu płaskim. Dzięki szerokiej gamie rozwiązań (od zgrzewanych po balastowe i przykręcane) każdy instalator jest w stanie dopasować system do warunków technicznych budynku. RBT Solar dostarcza kompletne rozwiązania – od projektu, przez dostawę konstrukcji dostępnych od ręki, aż po wsparcie przy montażu – co pozwala szybko i bezproblemowo zrealizować nawet najbardziej wymagającą instalację PV na dachu płaskim.

Konstrukcje uniwersalne i projektowe

FR-W-US-S/H/LAZ/MAX-LONG

Konstrukcje uniwersalne

Konstrukcje uniwersalne (US) – standardowe rozwiązania, gotowe do szybkiej wysyłki i montażu. Idealne w sytuacjach, gdy liczy się czas realizacji.

FR-W-PS-S/H/LAZ/MAX-LONG-X

Konstrukcje projektowe

Konstrukcje projektowe (PS) – wariant skierowany do projektów, które wymagają rozwiązań szytych na miarę, np. przy nietypowej geometrii dachu czy szczególnie wymagających warunkach obciążeniowych (wiatrowych, śniegowych). Tu nasz Dział Konstrukcyjny przygotowuje spersonalizowany układ, w pełni uwzględniający Twoje wytyczne.

Kluczowe korzyści dla instalatorów

Prosty montaż i pewność realizacji

Standaryzacja detali skraca czas montażu i eliminuje błędy,

Teleskopowe ramiona dopasowują się do różnych rozmiarów modułów,

System „jedna podpora na jedną ekierkę” ogranicza liczbę elementów i przyspiesza prace.

Krótki czas dostaw

Rozbudowane moce produkcyjne pozwalają nam obsłużyć duże zamówienia w krótkim terminie,

Konstrukcje uniwersalne mamy zwykle dostępne od ręki, co przekłada się na minimalizację przestojów na budowie.

Trwałość i odporność na warunki atmosferyczne

Specjalna powłoka Magnelis® chroni elementy przed korozją,

Każda instalacja może być przeliczona pod kątem strefy wiatrowej i specyfiki dachu, dzięki czemu konstrukcja zachowuje stabilność nawet przy silnych porywach wiatru.

Elastyczność w doborze metody montażu

Dachy z membraną → konstrukcje zgrzewane,

Dachy o wyższej nośności lub z zakazem perforacji → konstrukcje balastowe,

Dachy ze zgodą na wiercenie → konstrukcje przykręcane.
