Konstrukcja zgrzewana

Konstrukcje na dach płaski (FR)

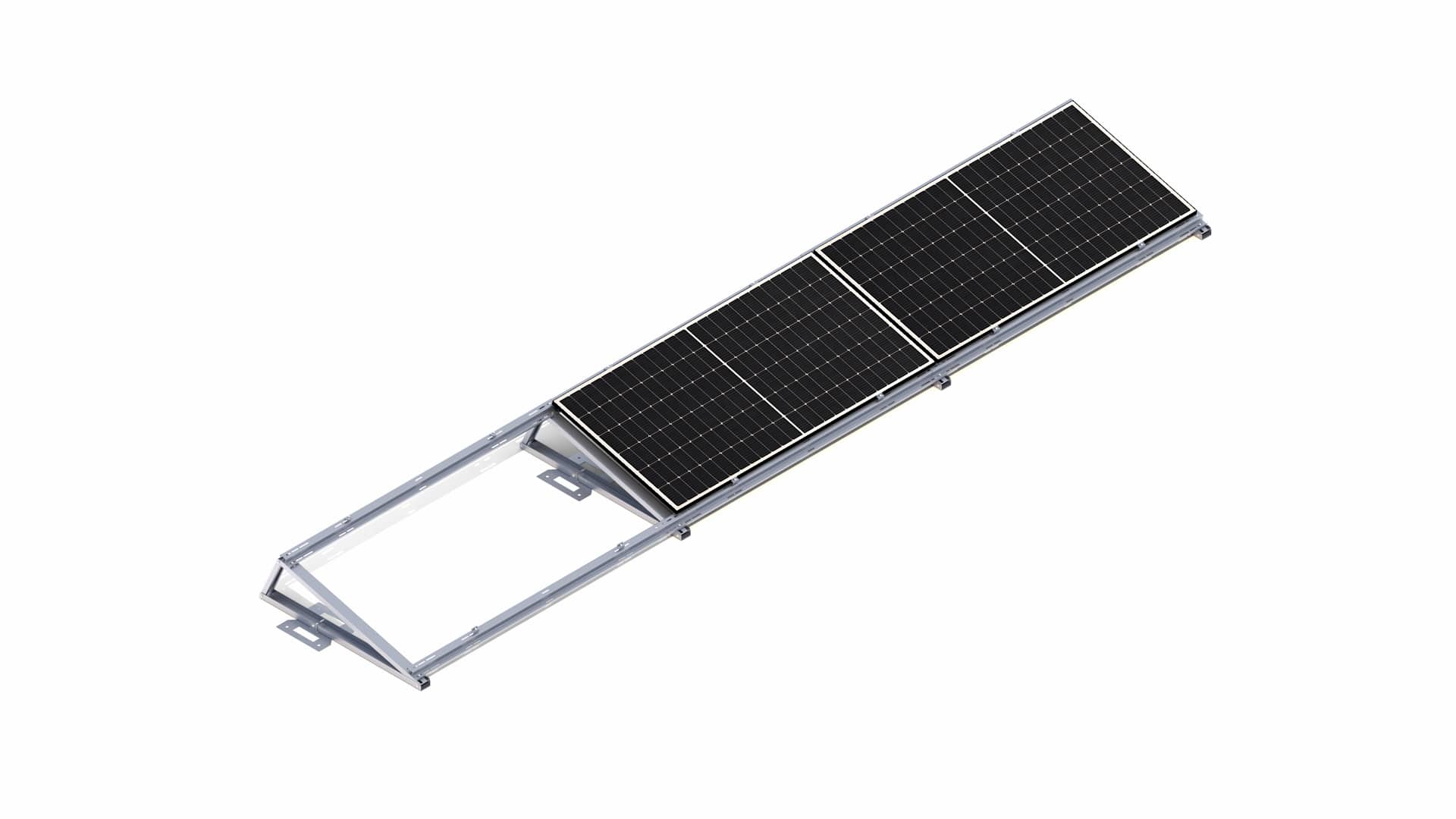

FR-W-PS-S/H/LAZ/MAX-LONG-X

Pobierz:

Karta produktu

Instrukcja montażu

Rodzaj konstrukcji

Uniwersalna (US)

Kierunek modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu

Krótki bok (SA)

Max długość modułu

2100

Rodzaj konstrukcji

Projektowa (PS)

Kierunek modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu

Długi bok (LAZ)

Max długość modułu

Indywidualna (X)

Konstrukcje na dach płaski (FR)

Opis konstrukcji Szczegóły konstrukcji Charakterystyka Elementy konstrukcji

Opis konstrukcji

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.

Stworzona przy udziale specjalisty w dziedzinie montażu pokryć membranowych.

Jej unikalny kształt został zaprojektowany w sposób umożliwiający znaczne skrócenie czasu montażu oraz maksymalizację siły koniecznej do wyrwania podstawy.

Nieinwazyjny montaż w technologii zgrzewania za pomocą tzw. leistra (w przypadku PVC) lub palnika gazowego (w przypadku papy bitumicznej).

Wysoką wytrzymałość systemu zgrzewanego potwierdzają specjalistyczne badania laboratoryjne.

Do prawidłowego montażu wymagana jest tylko jedna podstawa zgrzewana dla jednej podpory.

Opcjonalnie - system hybrydowy, pozwalający na zgrzanie podstawy i jednocześnie obciążenie deflektora wiatrowego balastem (w strefach dachu szczególnie narażonych na ssanie wiatru).

W przypadku montażu modułów PV w układzie poziomym, dodatkowym elementem są profile ZET z otworowaniem fasolkowym, do których moduły są montowane za pomocą klem i śruby imbusowej M8.

Pobierz:

Karta produktu

Instrukcja montażu

Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.

Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.

Ramię krótkie

Ramię długie

Podstawa zgrzewana do podpory

Podstawa południe

Płatew

Charakterystyka produktu

FR-W-PS-S/H/LAZ/MAX-LONG-X

Rodzaj dachu

Dach płaski (FR)

Sposób montażu konstrukcji na dachu

Konstrukcja zgrzewana (W)

Rodzaj konstrukcji

Projektowa (PS)

Orientacja modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu modułu PV¹

Długi bok (LAZ)

Zastosowanie/podłoże na którym się montuje

Membrana PVC/membrana bitumiczna

Sposób montażu konstrukcji

Podstawa konstrukcji jest zgrzewana do połaci dachu

Czy konstrukcja wymaga dodatkowego balastu?

Nie

Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?

Tak - możliwość dodatkowego balastowania wiatrownicy

Przybliżona waga konstrukcji na 1m² instalacji bez dodatkowego balastu (kg/m²)²

~16,5

Długość płatwi (mm)

Długość wiatrownicy (mm)

Maksymalna długość modułu PV (mm)³

Sposób montażu klem

Klemy montowane do trójkąta

Sposób dystrybucji

Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni dla modułow o długości jak w karcie produktowej wysłanej do wyceny

FR-W-US-S/V/LAZ

Rodzaj dachu¹

Dach płaski (FR)

Rodzaj dachu¹

Dach płaski (FR)

MAX-LONG2100

MAX-LONG2300

MAX-LONG2500

Rodzaj dachu¹

9,76

Rodzaj dachu¹

9,76

¹ sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu

² waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji

³ podana maksymalna wielkość modułu i jego sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu

Elementy podstawy konstrukcji
