Konstrukcja balastowa

Konstrukcje na dach płaski (FR)

FR-B-PS-S/H/SA/MAX-LONG-X

Pobierz:

Karta produktu

Instrukcja montażu

Rodzaj konstrukcji

Uniwersalna (US)

Kierunek modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu

Krótki bok (SA)

Max długość modułu

2100

Rodzaj konstrukcji

Projektowa (PS)

Kierunek modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu

Krótki bok (SA)

Max długość modułu

Indywidualna (X)

Konstrukcje na dach płaski (FR)

Opis konstrukcji Szczegóły konstrukcji Charakterystyka Elementy konstrukcji

Opis konstrukcji

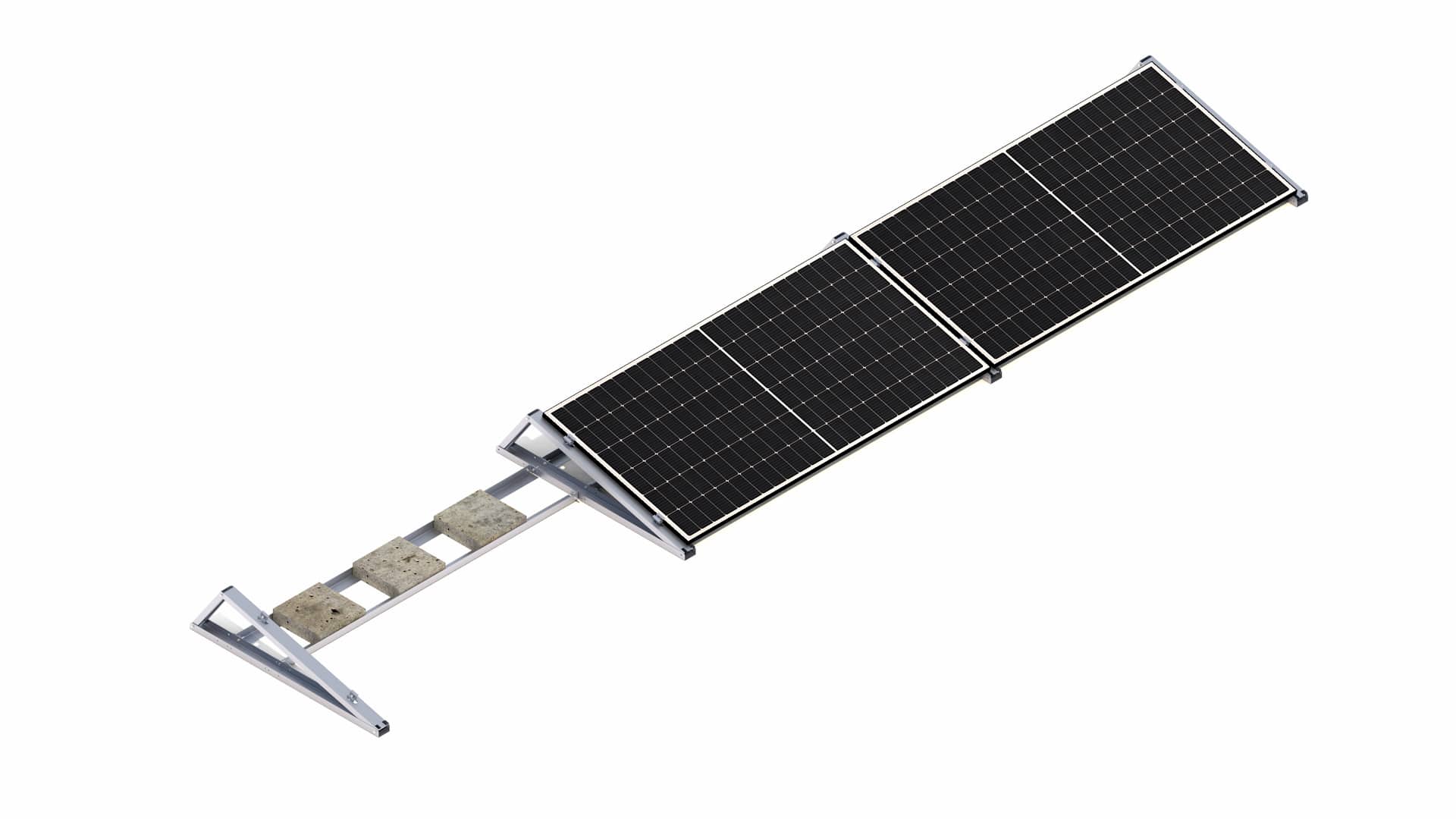

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie, z koniecznością dodatkowego balastowania, bez możliwości użycia konstrukcji zgrzewanej.

Nieinwazyjny montaż, za pomocą odpowiedniej ilości bloczków balastowych, zgodnie z planem balastowym.

System pozwala na dociążenie podstawy i jednoczesne obciążenia deflektora wiatrowego balastem (w strefach dachu szczególnie narażonych na ssanie wiatru).

Pobierz:

Karta produktu

Instrukcja montażu

Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane.

Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.

Ramię krótkie

Podstawa południe

Podstawa balastu liniowego

Ramię długie

Charakterystyka konstrukcji

FR-B-PS-S/H/SA/MAX-LONG-X

Rodzaj dachu

Dach płaski (FR)

Sposób montażu konstrukcji na dachu

Konstrukcja balastowa (B)

Rodzaj konstrukcji

Projektowa (PS)

Orientacja modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu modułu PV¹

Krótki bok (SA)

Zastosowanie/podłoże na którym się montuje

Membrana PVC/membrana bitumiczna

Sposób montażu konstrukcji

Podstawa konstrukcji jest stawiana na pokryciu dachu i następnie dodatkowo balastowana za pomocą bloczków betonowych stawianych na platformie balastowej

Czy konstrukcja wymaga dodatkowego balastu?

Tak

Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?

Tak - możliwość dodatkowego balastowania wiatrownicy

Przybliżona waga konstrukcji na 1m² instalacji bez dodatkowego balastu (kg/m²)²

~14,5

Długość płatwi (mm)

Długość wiatrownicy (mm)

Maksymalna długość modułu PV (mm)³

Sposób montażu klem

Klemy montowane do trójkąta

Sposób dystrybucji

Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni dla modułów o długości jak w karcie produktowej wysłanej do wyceny

¹ proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż

² waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji

³ podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż

Elementy podstawy konstrukcji
