Konstrukcja przykręcana

Konstrukcje na dach płaski (FR)

FR-S-US-S/H/SA/MAX-LONG2100

Pobierz:

Karta produktu

Instrukcja montażu

Rodzaj konstrukcji

Uniwersalna (US)

Kierunek modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu

Krótki bok (SA)

Max długość modułu

2100

Rodzaj konstrukcji

Uniwersalna (US)

Kierunek modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu

Krótki bok (SA)

Max długość modułu

2100

Konstrukcje na dach płaski (FR)

Opis konstrukcji Szczegóły konstrukcji Charakterystyka Elementy konstrukcji

Opis konstrukcji

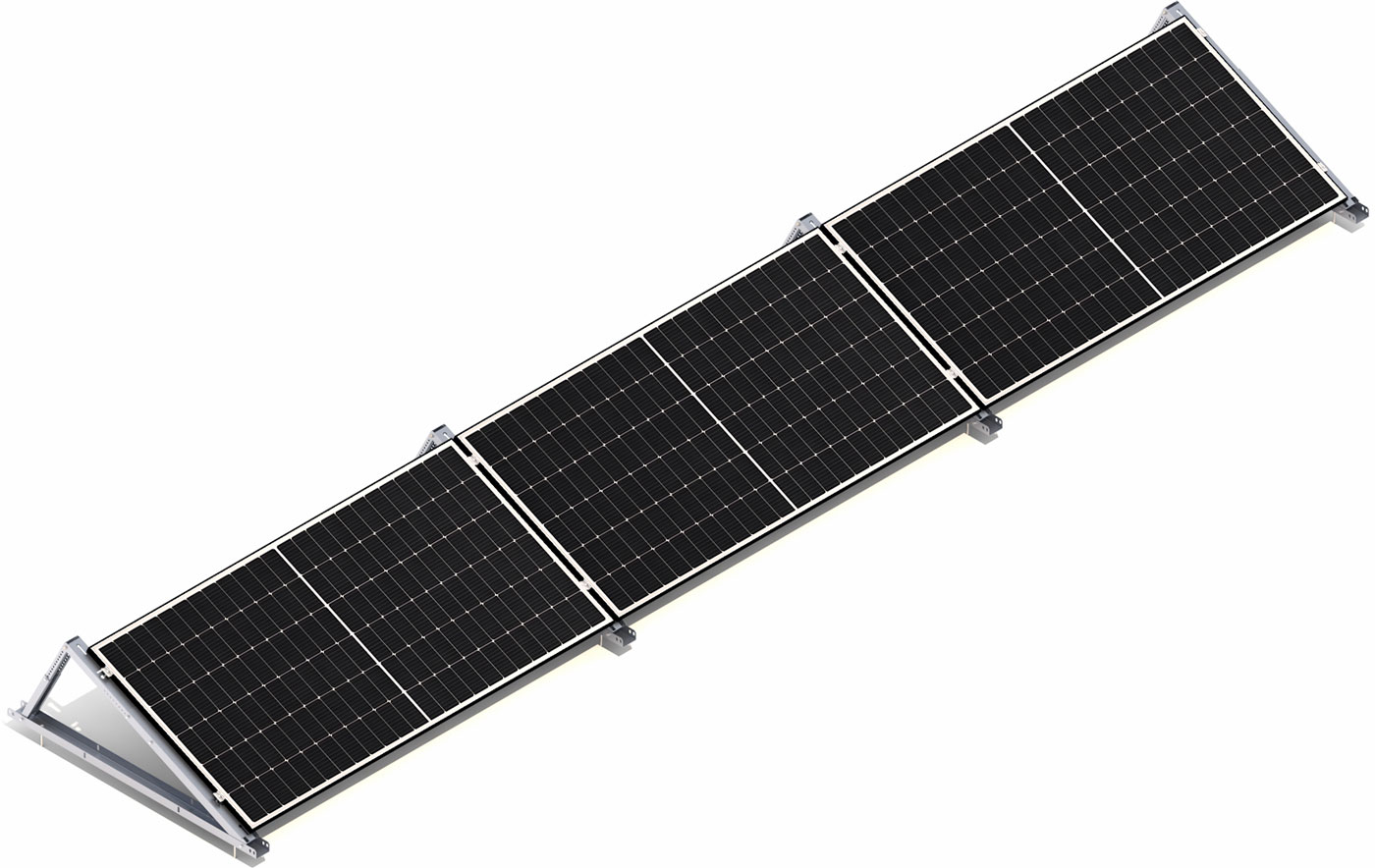

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez konieczności dodatkowego balastowania i bez możliwości użycia konstrukcji zgrzewanej.

Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.

Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.

Pobierz:

Karta produktu

Instrukcja montażu

Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane.

Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.

Teleskop górny - krótki bok

RBTSOLAR-KDPT_5_365

Teleskop dolny - krótki bok

RBTSOLAR-KDPT_4_350

Teleskop górny - długi bok

RBTSOLAR-KDT_3_825

Teleskop dolny - długi bok

RBTSOLAR-KDR_2_825

Podstawa południe

RBTSOLAR-KDPP_1_1560

Charakterystyka produktu

FR-S-US-S/H/SA/MAX-LONG2100

Rodzaj dachu

Dach płaski (FR)

Sposób montażu konstrukcji na dachu

Konstrukcja przykręcana (S)

Rodzaj konstrukcji

Uniwersalna (US)

Orientacja modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu modułu PV¹

Krótki bok (SA)

Zastosowanie/podłoże na którym się montuje

Membrana PVC/membrana bitumiczna/płyta warstwowa/blacha trapezowa

Sposób montażu konstrukcji

Podstawa konstrukcji jest mocowana do podkonstrukcji dachu

Czy konstrukcja wymaga dodatkowego balastu?

Nie

Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?

Tak - możliwość dodatkowego balastowania wiatrownicy

Przybliżona waga konstrukcji na 1m² instalacji bez dodatkowego balastu (kg/m²)²

5,15

Długość płatwi (mm)

Bez płatwi

Długość wiatrownicy (mm)

2175

Maksymalna długość modułu PV (mm)³

2100

Sposób montażu klem

Klemy montowane do trójkąta - system kluczykowy

Sposób dystrybucji

Dostępna na magazynie

FR-W-US-S/V/LAZ

Rodzaj dachu¹

Dach płaski (FR)

Rodzaj dachu¹

Dach płaski (FR)

MAX-LONG2100

MAX-LONG2300

MAX-LONG2500

Rodzaj dachu¹

9,76

Rodzaj dachu¹

9,76

¹ proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż

² waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji

³ 3 podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż

Elementy podstawy konstrukcji
