Konstrukcje na dach płaski (FR)

Konstrukcja balastowa

Konstrukcje na dach płaski (FR)
FR-B-US-S/H/SA/MAX-LONG2100
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
2100
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
2100
Opis konstrukcji

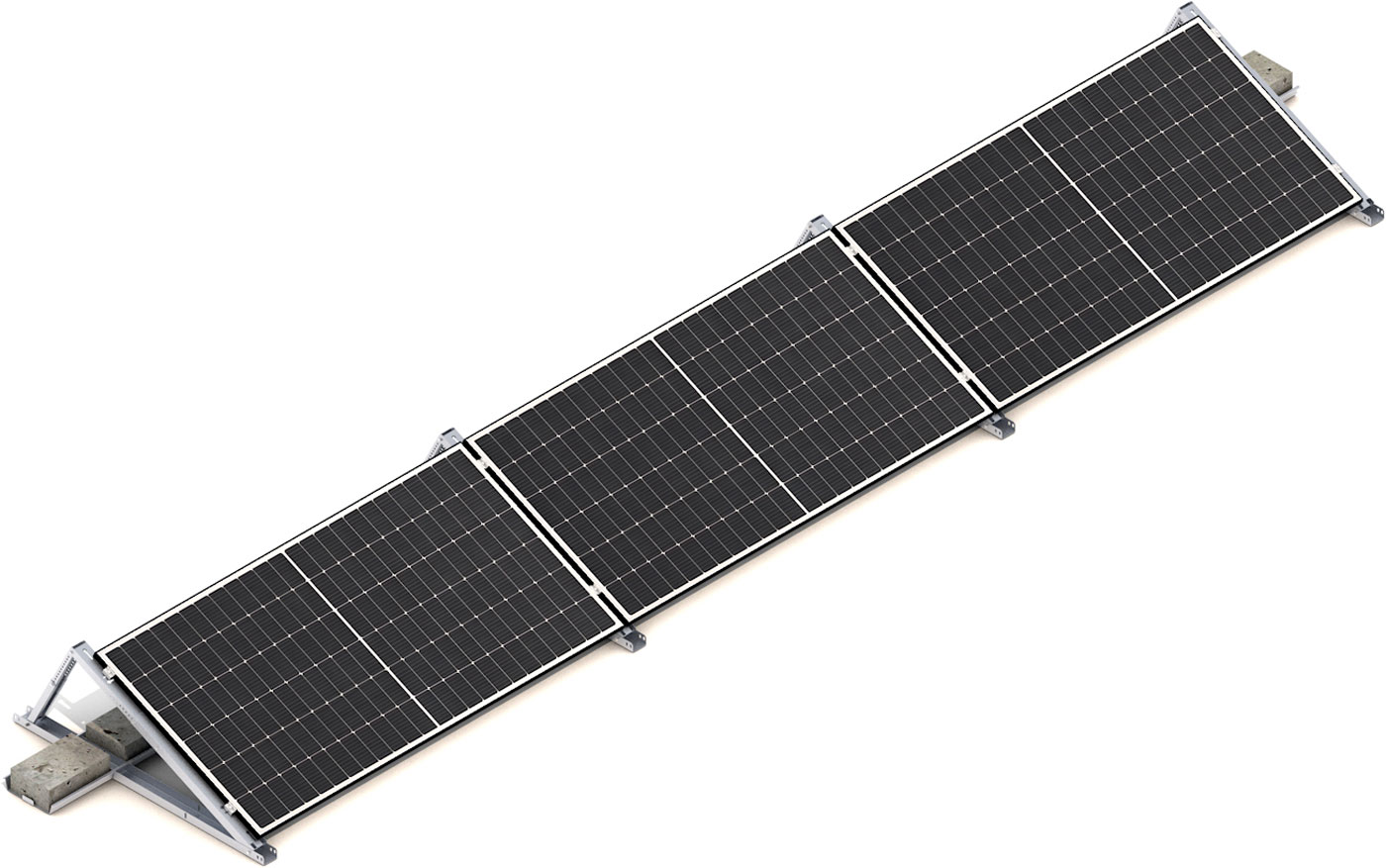

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie, z koniecznością dodatkowego balastowania, bez możliwości użycia konstrukcji zgrzewanej.
Nieinwazyjny montaż, za pomocą odpowiedniej ilości bloczków balastowych, zgodnie z planem balastowym.
Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
System pozwala na dociążenie podstawy i jednoczesne obciążenia deflektora wiatrowego balastem (w strefach dachu szczególnie narażonych na ssanie wiatru).
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
5
6
1
Teleskop górny - krótki bok
RBTSOLAR-KDPT_5_365
2
Teleskop dolny - krótki bok
RBTSOLAR-KDPT_4_350
3
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
4
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
5
Omega dla podpory (Podstawa dla bloczków balastowych)
RBTSOLAR-KDWZP_6_880
6
Podstawa południe
RBTSOLAR-KDPP_1_1560
Charakterystyka produktu
FR-B-US-S/H/SA/MAX-LONG2100
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja balastowa (B)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu modułu PV1
Krótki bok (SA)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób montażu konstrukcji
Podstawa konstrukcji jest stawiana na pokryciu dachu i następnie dodatkowo balastowana za pomocą bloczków betonowych stawianych na platformie balastowej
Czy konstrukcja wymaga dodatkowego balastu?
Tak
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Tak - możliwość dodatkowego balastowania wiatrownicy
Przybliżona waga konstrukcji na 1m2 instalacji bez dodatkowego balastu (kg/m2)2
6,40
Długość płatwi (mm)
Bez płatwi
Długość wiatrownicy (mm)
2175
Maksymalna długość modułu PV (mm)3
2100
Sposób montażu klem
Klemy montowane do trójkąta - system kluczykowy
Sposób dystrybucji
Dostępna na magazynie
FR-W-US-S/V/LAZ
Rodzaj dachu1
Dach płaski (FR)
Rodzaj dachu1
Dach płaski (FR)
MAX-LONG2100
MAX-LONG2300
MAX-LONG2500
Rodzaj dachu1
9,76
9,76
9,76
Rodzaj dachu1
9,76
9,76
9,76
1 proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
2 waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3 3 podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
Elementy podstawy konstrukcji
Trójkąt uniwersalny Południe
RBTSOLAR-FR-US-S
Omega dla podpory (Podstawa dla bloczków balastowych)
RBTSOLAR-KD-PB
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Podkładka okrągła A2 8.4 DIN125A
PPM8A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
POZOSTAŁE ELEMENTY MONTAŻOWE
Blachowkręt OC 5.5X25 Z EPDM
BLW55X25EPDMZ
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Śruba imbusowa M8X35 DIN912 A2
SIM8X35A2
Wiatrownica Podpora południe L=2175/2355/2703mm
RBTSOLAR-KD-W-2175/2355/2703
Wiatrownica balastowa Podpora południe L=2175/2355/2703mm
RBTSOLAR-KD-WB-2175/2355/2703
