Konstrukcja balastowa

Konstrukcje na dach płaski (FR)

FR-B-US-S/V/LAZ/MAX-LONG1950

Pobierz:

Karta produktu

Instrukcja montażu

Rodzaj konstrukcji

Uniwersalna (US)

Kierunek modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu

Krótki bok (SA)

Max długość modułu

2100

Rodzaj konstrukcji

Uniwersalna (US)

Kierunek modułów

Południe (S)

Układ modułów

Pion (V)

Sposób montażu

Długi bok (LAZ)

Max długość modułu

1950

Konstrukcje na dach płaski (FR)

Opis konstrukcji Szczegóły konstrukcji Charakterystyka Elementy konstrukcji

Opis konstrukcji

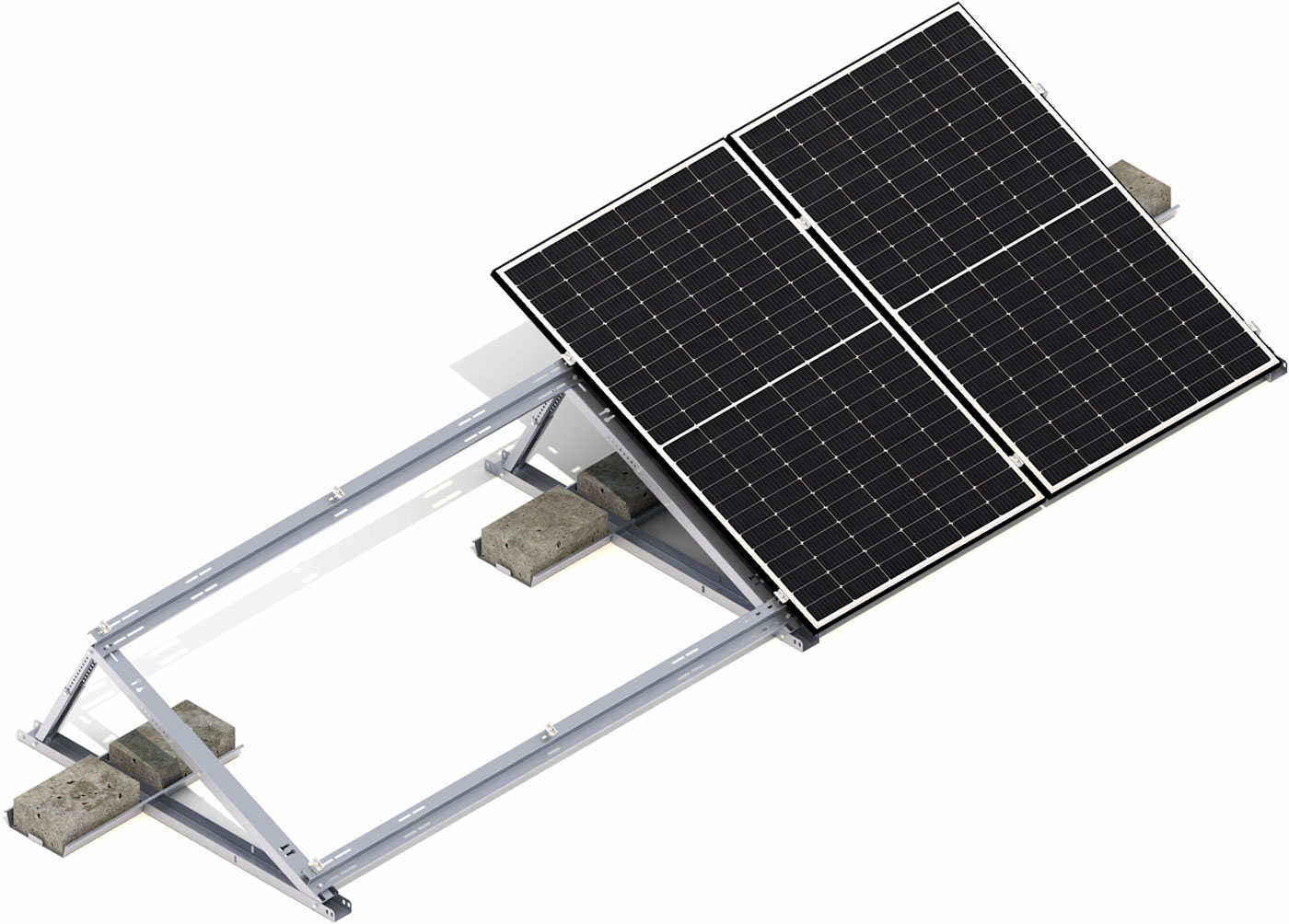

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie, z koniecznością dodatkowego balastowania, bez możliwości użycia konstrukcji zgrzewanej.

Nieinwazyjny montaż, za pomocą odpowiedniej ilości bloczków balastowych, zgodnie z planem balastowym.

Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.

System pozwala na dociążenie podstawy i jednoczesne obciążenia deflektora wiatrowego balastem (w strefach dachu szczególnie narażonych na ssanie wiatru).

W przypadku montażu modułów PV w układzie pionowym dodatkowym elementem są profile ZET z otworowaniem fasolkowym, do których moduły są montowane za pomocą klem i śruby imbusowej M8.

Pobierz:

Karta produktu

Instrukcja montażu

Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane.

Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.

Teleskop górny - krótki bok

RBTSOLAR-KDPT_5_365

Teleskop dolny - krótki bok

RBTSOLAR-KDPT_4_350

Teleskop górny - długi bok

RBTSOLAR-KDT_3_825

Teleskop dolny - długi bok

RBTSOLAR-KDR_2_825

Omega dla podpory (Podstawa dla bloczków balastowych)

RBTSOLAR-KD-PB

Podstawa południe

RBTSOLAR-KDPP_1_1560

Płatew dla podpory L=2380

RBTSOLAR-KD-PL-2380

Charakterystyka produktu

FR-B-US-S/V/LAZ/MAX-LONG1950

Rodzaj dachu

Dach płaski (FR)

Sposób montażu konstrukcji na dachu

Konstrukcja balastowa (B)

Rodzaj konstrukcji

Uniwersalna (US)

Orientacja modułów

Południe (S)

Układ modułów

Pion (V)

Sposób montażu modułu PV¹

Długi bok (LAZ)

Zastosowanie/podłoże na którym się montuje

Membrana PVC/membrana bitumiczna

Sposób montażu konstrukcji

Podstawa konstrukcji jest stawiana na pokryciu dachu i następnie dodatkowo balastowana za pomocą bloczków betonowych stawianych na platformie balastowej

Czy konstrukcja wymaga dodatkowego balastu?

Tak

Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?

Tak - możliwość dodatkowego balastowania wiatrownicy

Przybliżona waga konstrukcji na 1m² instalacji bez dodatkowego balastu (kg/m²)²

5,78

Długość płatwi (mm)

2380

Długość wiatrownicy (mm)

2355

Maksymalna długość modułu PV (mm)³

1950

Sposób montażu klem

Klemy montowane do płatwi - system fasolkowy

Sposób dystrybucji

Dostępna na magazynie

FR-W-US-S/V/LAZ

Rodzaj dachu¹

Dach płaski (FR)

Rodzaj dachu¹

Dach płaski (FR)

MAX-LONG2100

MAX-LONG2300

MAX-LONG2500

Rodzaj dachu¹

9,76

Rodzaj dachu¹

9,76

¹ sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu

² waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji

³ podana maksymalna wielkość modułu i jego sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu

Elementy podstawy konstrukcji
