Konstrukcje na dach płaski (FR)
Konstrukcja balastowa
Konstrukcje na dach płaski (FR)
FR-B-PS-S/V/LAZ/MAX-LONG1950
Rodzaj konstrukcji
Projektowa (PS)
Kierunek modułów
Południe (S)
Układ modułów
Pion (V)
Sposób montażu
Długi bok (LAZ)
Max długość modułu
1950

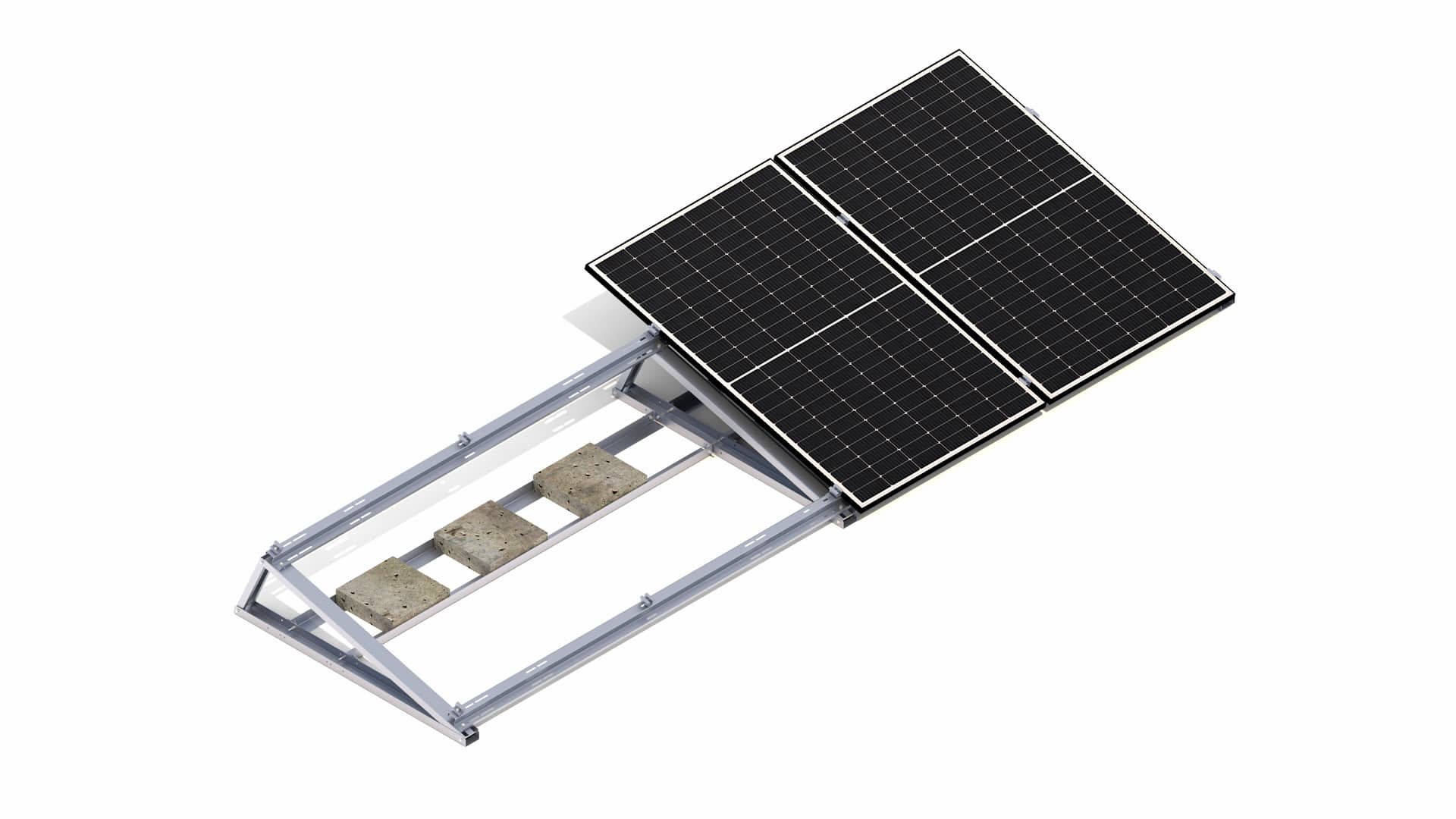

Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis,
przeznaczona na dachy płaskie, z koniecznością
dodatkowego balastowania, bez możliwości użycia
konstrukcji zgrzewanej.
Nieinwazyjny montaż, za pomocą odpowiedniej ilości
bloczków balastowych, zgodnie z planem balastowym.
System pozwala na dociążenie podstawy i jednoczesne
obciążenia deflektora wiatrowego balastem (w strefach
dachu szczególnie narażonych na ssanie wiatru).
W przypadku montażu modułów PV w układzie pionowym
dodatkowym elementem są profile ZET z otworowaniem
fasolkowym, do których moduły są montowane za pomocą
klem i śruby imbusowej M8.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny
pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać
zamontowane.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia
jej sztywność.
1
2
3
4
5
1
Ramię krótkie
2
Podstawa południe
3
Ramię długie
4
Podstawa balastu liniowego
5
Płatew
Charakterystyka konstrukcji
FR-B-PS-S/V/LAZ/MAX-LONG1950
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja balastowa (B)
Rodzaj konstrukcji
Projektowa (PS)
Orientacja modułów
Południe (S)
Układ modułów
Pion (V)
Sposób montażu modułu PV1
Długi bok (LAZ)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób montażu konstrukcji
Podstawa konstrukcji jest stawiana na pokryciu dachu i następnie dodatkowo
balastowana za pomocą bloczków betonowych stawianych na platformie balastowej
Czy konstrukcja wymaga dodatkowego balastu?
Tak
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Tak - możliwość dodatkowego balastowania wiatrownicy
Przybliżona waga konstrukcji na 1m2 instalacji bez dodatkowego balastu (kg/m2)2
~17,5
Długość płatwi (mm)
X
Długość wiatrownicy (mm)
X
Maksymalna długość modułu PV (mm)3
X
Sposób montażu klem
Klemy montowane do trójkąta
Sposób dystrybucji
Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni
dla modułów o długości jak w karcie produktowej wysłanej do wyceny
1 sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
2 waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3 podana maksymalna wielkość modułu i jego sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
Elementy podstawy konstrukcji
Nakrętka sześciokątna
M8 TZN
NM8Z
Podkładka
M8 TZN
PPM8Z
Śruba
M8X97 TZN
SM8X97Z
Śruba sześciokątna
M8X25 TZN
SM8X25Z
Płatew dla podpory
L=X
RBTSOLAR-KD-PL-X
POZOSTAŁE ELEMENTY MONTAŻOWE
Blachowkręt
OC 5.5X25 Z EPDM
BLW55X25EPDMZ
Klema końcowa
30/32/35/40
Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa
50 uniwersalna
Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana
M8 DIN6923 A2
NKM8A2
Śruba imbusowa
M8X35 DIN912 A2
SIM8X35A2
Wiatrownica
Podpora południe
L=X
RBTSOLAR-KD-W-X
