Konstrukcje na dach płaski (FR)
Konstrukcja balastowa
Konstrukcje na dach płaski (FR)
FR-B-PS-EW/H/SA/MAX-LONG-X

Rodzaj konstrukcji
Projektowa (PS)
Kierunek modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
Indywidualna (X)

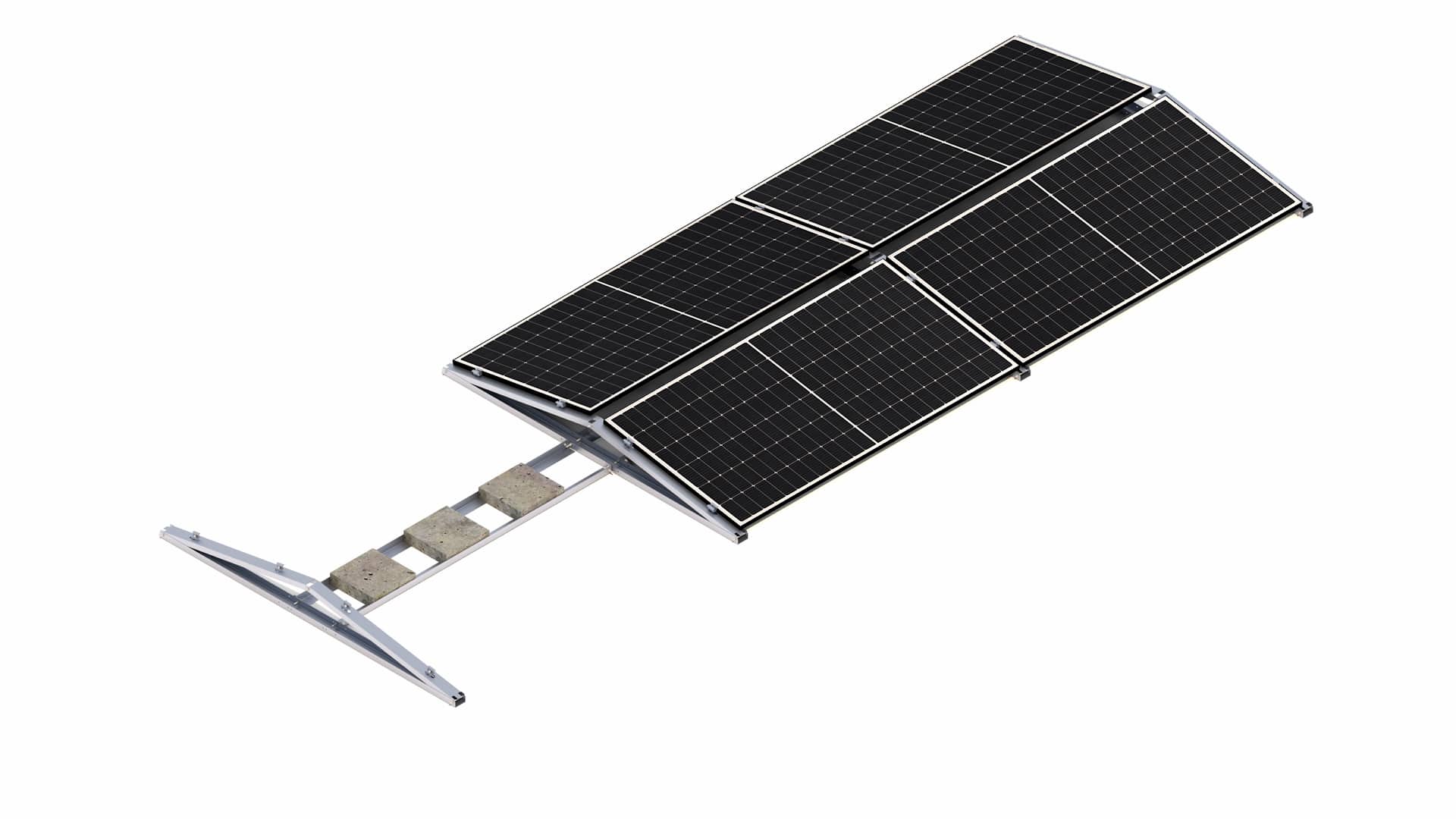

Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis,
przeznaczona na dachy płaskie, z koniecznością
dodatkowego balastowania, bez możliwości użycia
konstrukcji zgrzewanej.
Nieinwazyjny montaż, za pomocą odpowiedniej ilości
bloczków balastowych, zgodnie z planem balastowym.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane.

1
2
3
1
Ramię długie
2
Podstawa wschód-zachód
3
Podstawa balastu liniowego
Charakterystyka konstrukcji
FR-B-PS-EW/H/SA/MAX-LONG-X
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja balastowa (B)
Rodzaj konstrukcji
Projektowa (PS)
Orientacja modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu modułu PV1
Krótki bok (SA)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób montażu konstrukcji
Podstawa konstrukcji jest stawiana na pokryciu dachu i następnie dodatkowo
balastowana za pomocą bloczków betonowych stawianych na platformie balastowej
Czy konstrukcja wymaga dodatkowego balastu?
Tak
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Nie
Przybliżona waga konstrukcji na 1m2 instalacji bez dodatkowego balastu (kg/m2)2
~13,5
Długość płatwi (mm)
X
Długość wiatrownicy (mm)
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
X
Sposób montażu klem
Klemy montowane do trójkąta
Sposób dystrybucji
Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni
dla modułów o długości jak w karcie produktowej wysłanej do wyceny
1 proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
2 waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3 podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
Elementy podstawy konstrukcji

Nakrętka sześciokątna
M8 TZN
NM8Z

Podkładka
M8 TZN
PPM8Z

Śruba
M8X97 TZN
SM8X97Z

Śruba sześciokątna
M8X25 TZN
SM8X25Z
POZOSTAŁE ELEMENTY MONTAŻOWE

Klema końcowa
30/32/35/40
Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ

Klema środkowa
50 uniwersalna
Natura/Czarna
KLSR50ALN
KLSR50ALCZ

Nakrętka kołnierzowa ząbkowana
M8 DIN6923 A2
NKM8A2

Śruba imbusowa
M8X35 DIN912 A2
SIM8X35A2
