Konstrukcje na dach płaski (FR)
Konstrukcja przykręcana
Konstrukcje na dach płaski (FR)
FR-S-US-S/H/LAZ/MAX-LONG2100
FR-S-US-S/H/LAZ/MAX-LONG2300
FR-S-US-S/H/LAZ/MAX-LONG2500
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LAZ)
Max długość modułu
2100 / 2300 / 2500
Opis konstrukcji

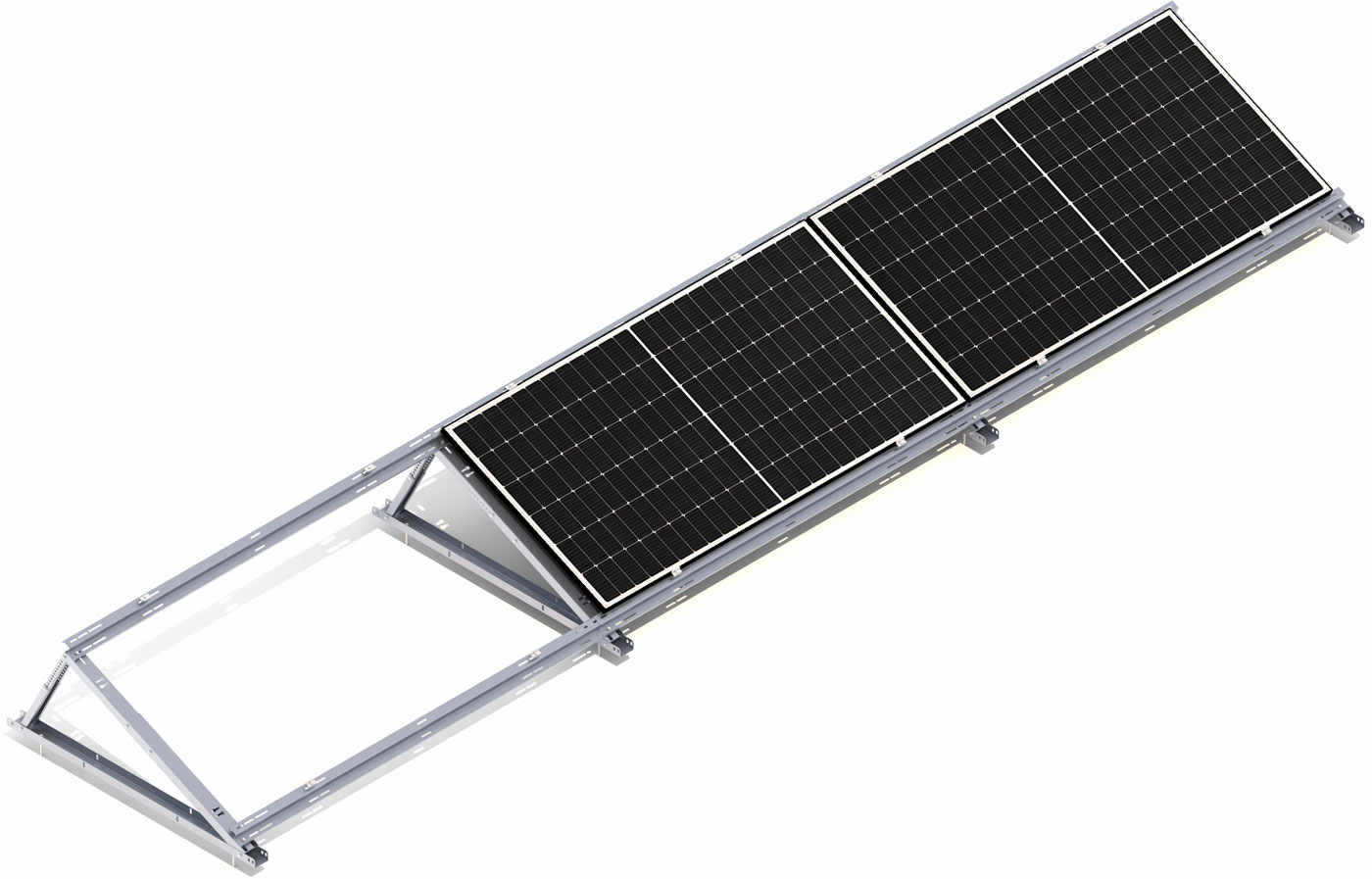

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez konieczności dodatkowego balastowania i bez możliwości użycia konstrukcji zgrzewanej.
Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.
Gotowa do użycia pod moduły o różnej mocy
i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
W przypadku montażu modułów PV w układzie pionowym oraz o długości boku powyżej 2100 mm w układzie poziomym dodatkowym elementem są profile ZET
z otworowaniem fasolkowym, do których moduły są montowane za pomocą klem i śruby imbusowej M8.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
5
6
1
Teleskop górny - krótki bok
RBTSOLAR-KDPT_5_365
2
Teleskop dolny - krótki bok
RBTSOLAR-KDPT_4_350
3
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
4
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
5
Podstawa południe
RBTSOLAR-KDPP_1_1560
6
Płatew dla podpory L=2175/2380/2728
RBTSOLAR-KD-PL-2175/2380/2728
Charakterystyka produktu
FR-S-US-S/H/LAZ
Rodzaj dachu1
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja przykręcana (S)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu modułu PV31
Długi bok (LAZ)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna/płyta warstwowa/blacha trapezowa
Sposób montażu konstrukcji
Podstawa konstrukcji jest mocowana do podkonstrukcji dachu
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Tak - możliwość dodatkowego balastowania wiatrownicy
Sposób montażu klem
Klemy montowane do płatwi - system fasolkowy
Sposób dystrybucji
Dostępna na magazynie
MAX-LONG2100
Przybliżona waga konstrukcji na 1m2 instalacji
bez dodatkowego balastu (kg/m2)2
8,96
Długość płatwi (mm)
2175
Długość wiatrownicy (mm)
2175
Maksymalna długość modułu PV (mm)3
2100
MAX-LONG2300
Przybliżona waga konstrukcji na 1m2 instalacji
bez dodatkowego balastu (kg/m2)2
9,35
Długość płatwi (mm)
2380
Długość wiatrownicy (mm)
2355
Maksymalna długość modułu PV (mm)3
2300
MAX-LONG2500
Przybliżona waga konstrukcji na 1m2 instalacji
bez dodatkowego balastu (kg/m2)2
6,72
Długość płatwi (mm)
2728
Długość wiatrownicy (mm)
2703
Maksymalna długość modułu PV (mm)3
2500
MAX-LONG2100
MAX-LONG2300
MAX-LONG2500
Przybliżona waga konstrukcji na 1m2 instalacji
bez dodatkowego balastu (kg/m2)2
8,96
9,35
6,72
Długość płatwi (mm)
2175
2380
2728
Długość wiatrownicy (mm)
2175
2355
2703
Maksymalna długość modułu PV (mm)3
2100
2300
2500
1 sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
2 waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3 podana maksymalna wielkość modułu i jego sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
Elementy podstawy konstrukcji
Trójkąt uniwersalny
Południe
RBTSOLAR-FR-US-S
Nakrętka samohamowna
M8 DIN985 A2
NSHM8A2
Podkładka okrągła A2 8.4 DIN125A
PPM8A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M8X20 DIN933 A2
SM8X20A2
Płatew dla podpory L=2175/2380/2728
RBTSOLAR-KD-PL-2175/2380/2728
POZOSTAŁE ELEMENTY MONTAŻOWE
Blachowkręt
OC 5.5X25 Z EPDM
BLW55X25EPDMZ
Klema końcowa
30/32/35/40
Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Śruba imbusowa
M8X35 DIN912 A2
SIM8X35A2
Wiatrownica
Podpora południe
L=2175/2355/2703mm
RBTSOLAR-KD-W-2175/2355/2703
Wiatrownica balastowa
Podpora południe
L=2175/2355/2703
RBTSOLAR-KD-WB-2175/2355/2703
Śruba dwugwintowa M10 200/250/300
RBTSOLAR-KD-DWUG200/250/300
