Konstrukcje na dach płaski (FR)
Konstrukcja balastowa
Konstrukcje na dach płaski (FR)
FR-B-US-EW/H/LAZ/MAX-LONG2100
FR-B-US-EW/H/LAZ/MAX-LONG2300
FR-B-US-EW/H/LAZ/MAX-LONG2500
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LAZ)
Max długość modułu
2100 / 2300 / 2500

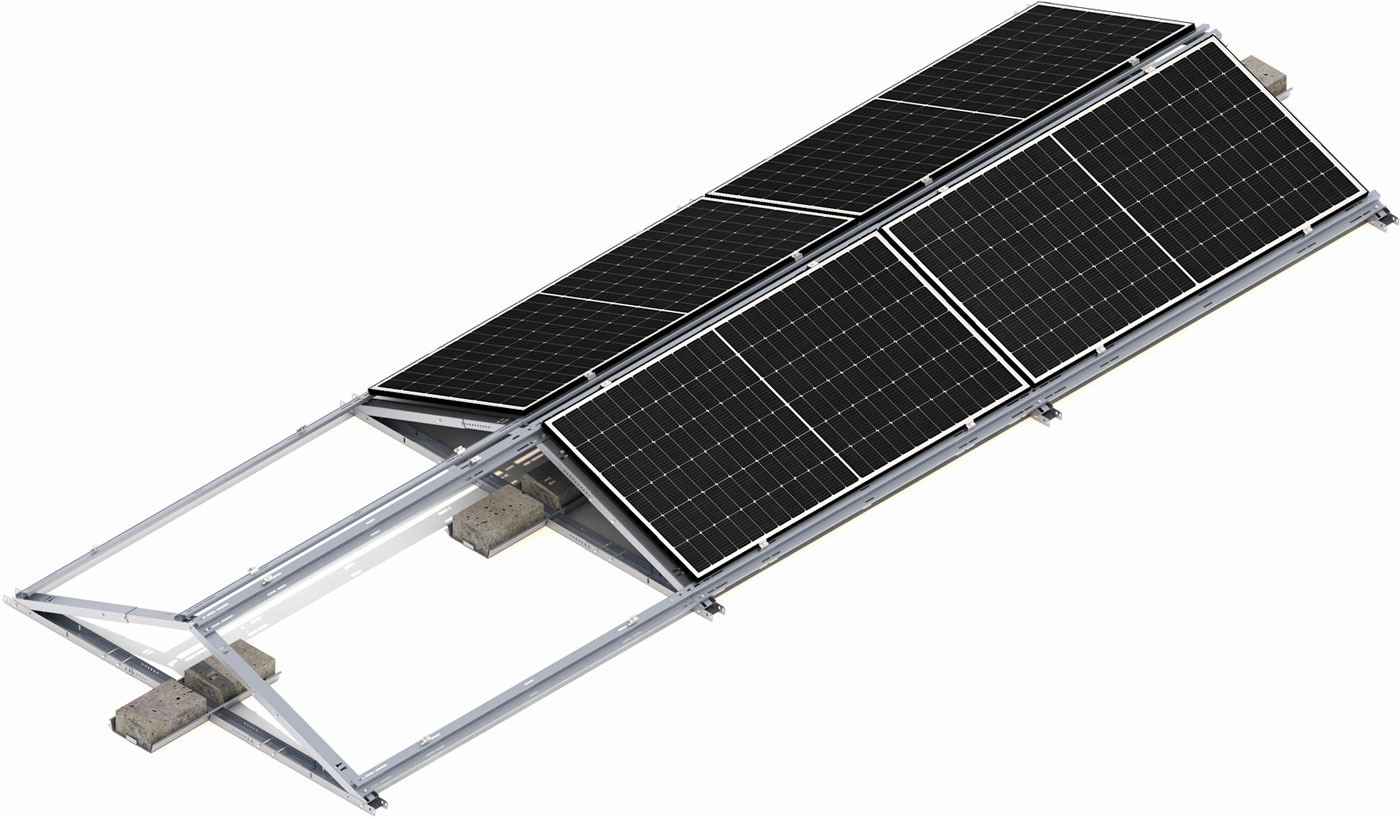

Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie, z koniecznością dodatkowego balastowania, bez możliwości użycia konstrukcji zgrzewanej.
Nieinwazyjny montaż, za pomocą odpowiedniej ilości bloczków balastowych, zgodnie z planem balastowym.
Gotowa do użycia pod moduły o różnej mocy
i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
W przypadku montażu modułów PV w układzie poziomym, dodatkowym elementem są profile ZET z otworowaniem fasolkowym, do których moduły są montowane za pomocą klem i śruby imbusowej M8.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane.
1
2
3
4
5
6
7
8
9
1
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
2
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
3
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
4
Płatew dla podpory L=2175/2380/2728
RBTSOLAR-KD-PL-2175/2380/2728
5
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
6
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
7
Teleskop środkowy - podstawa
RBTSOLAR-KDWZŁ_7_1544
8
Omega dla podpory
(Podstawa dla bloczków balastowych)
RBTSOLAR-KD-PB
9
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
Charakterystyka produktu
FR-B-US-EW/H/LAZ
Rodzaj dachu1
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja balastowa (B)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu modułu PV31
Długi bok (LAZ)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób montażu konstrukcji
Podstawa konstrukcji jest stawiana na pokryciu dachu i następnie dodatkowo balastowana za pomocą bloczków betonowych stawianych na platformie balastowej
Czy konstrukcja wymaga dodatkowego balastu?
Tak
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Nie
Sposób montażu klem
Klemy montowane do płatwi - system fasolkowy
Sposób dystrybucji
Dostępna na magazynie
MAX-LONG2100
Przybliżona waga konstrukcji na 1m2 instalacji
bez dodatkowego balastu (kg/m2)2
17,57
Długość płatwi (mm)
2175
Długość wiatrownicy (mm)
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
2100
MAX-LONG2300
Przybliżona waga konstrukcji na 1m2 instalacji
bez dodatkowego balastu (kg/m2)2
15,43
Długość płatwi (mm)
2380
Długość wiatrownicy (mm)
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
2300
MAX-LONG2500
Przybliżona waga konstrukcji na 1m2 instalacji
bez dodatkowego balastu (kg/m2)2
13,20
Długość płatwi (mm)
2728
Długość wiatrownicy (mm)
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
2500
MAX-LONG2100
MAX-LONG2300
MAX-LONG2500
Przybliżona waga konstrukcji na 1m2 instalacji
bez dodatkowego balastu (kg/m2)2
17,57
15,43
13,20
Długość płatwi (mm)
2175
2380
2728
Długość wiatrownicy (mm)
Bez wiatrownicy
Bez wiatrownicy
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
2100
2300
2500
1 sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
2 waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3 podana maksymalna wielkość modułu i jego sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
Elementy podstawy konstrukcji
Trójkąt uniwersalny Wschód-zachód
RBTSOLAR-FR-US-EW
Omega dla podpory (Podstawa dla bloczków balastowych)
RBTSOLAR-KD-PB
Nakrętka samohamowna
M8 DIN985 A2
NSHM8A2
Podkładka okrągła A2 8.4 DIN125A
PPM8A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M8X20 DIN933 A2
SM8X20A2
Płatew dla podpory L=2175/2380/2728
RBTSOLAR-KD-PL-2175/2380/2728
POZOSTAŁE ELEMENTY MONTAŻOWE
Klema końcowa
30/32/35/40
Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Nakrętka kołnierzowa ząbkowana
M8 DIN6923 A2
NKM8A2
Śruba imbusowa
M8X35 DIN912 A2
SIM8X35A2
