Konstrukcje na dach płaski (FR)
Konstrukcja zgrzewana
Konstrukcje na dach płaski (FR)
FR-W-US-EW/H/SA/MAX-LONG2100
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
2100

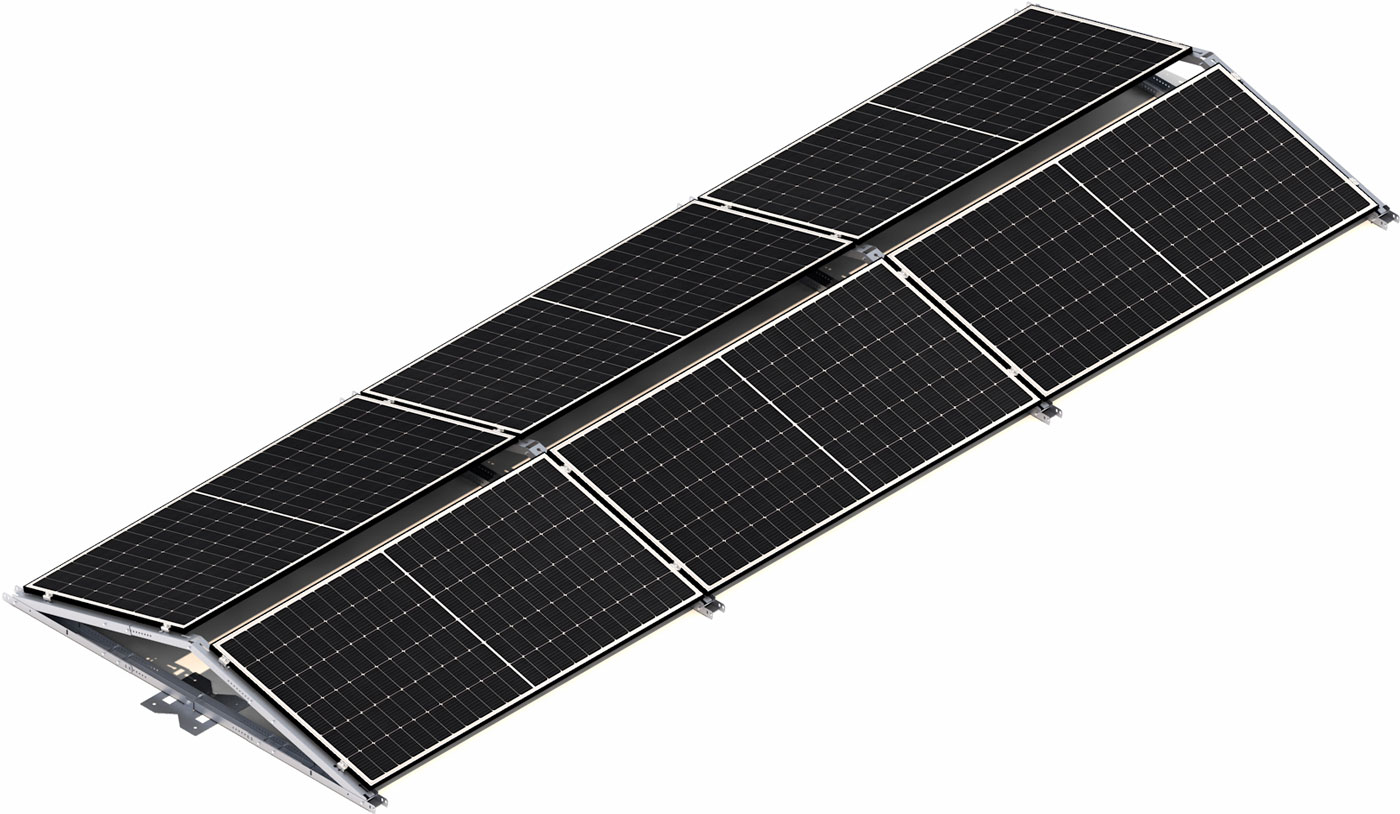

Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™,
przeznaczona na dachy płaskie, bez konieczności
dodatkowego balastowania.
Stworzona przy udziale specjalisty w dziedzinie montażu
pokryć membranowych.
Jej unikalny kształt został zaprojektowany w sposób
umożliwiający znaczne skrócenie czasu montażu oraz
maksymalizację siły koniecznej do wyrwania podstawy.
Nieinwazyjny montaż w technologii zgrzewania za pomocą
tzw. leistra (w przypadku PVC) lub palnika gazowego
(w przypadku papy bitumicznej).
Wysoką wytrzymałość systemu zgrzewanego potwierdzają
specjalistyczne badania laboratoryjne.
Gotowa do użycia pod moduły o różnej mocy
i o różnej wielkości, dzięki wykorzystaniu dwóch
regulowanych ramion teleskopowych.
Do prawidłowego montażu wymagana jest tylko
jedna podstawa zgrzewana dla jednej podpory.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
1
2
3
4
5
6
7
8
1
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
2
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
3
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
4
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
5
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
6
Teleskop środkowy - podstawa
RBTSOLAR-KDWZŁ_7_1544
7
Podstawa zgrzewana dla podpory
RBTSOLAR-KD-PZ
8
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
Charakterystyka produktu
FR-W-US-EW/H/SA/MAX-LONG2100
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja zgrzewana (W)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu modułu PV1
Krótki bok (SA)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób montażu konstrukcji
Podstawa konstrukcji jest zgrzewana do połaci dachu
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania
hybrydowego (zgrzew + balast)?
Nie
Przybliżona waga konstrukcji na 1m2 instalacji
bez dodatkowego balastu (kg/m2)2
9,49
Długość płatwi (mm)
Bez płatwi
Długość wiatrownicy (mm)
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
2100
Sposób montażu klem
Klemy montowane do trójkąta - system kluczykowy
Sposób dystrybucji
Dostępna na magazynie
FR-W-US-S/V/LAZ
Rodzaj dachu1
Dach płaski (FR)
Rodzaj dachu1
Dach płaski (FR)
MAX-LONG2100
MAX-LONG2300
MAX-LONG2500
Rodzaj dachu1
9,76
9,76
9,76
Rodzaj dachu1
9,76
9,76
9,76
1 proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
2 waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3 3 podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
Elementy podstawy konstrukcji
Trójkąt uniwersalny
Wschód-zachód
RBTSOLAR-FR-US-EW
Podstawa zgrzewana
dla podpory
RBTSOLAR-KD-PZ
Nakrętka samohamowna
M8 DIN985 A2
NSHM8A2
Nakrętka sześciokątna
M10 TZN
NM10Z
Podkładka M10 300HV
ISO7093-1 TZN
PSZM10Z
Podkładka okrągła
A2 8.4 DIN125A
PPM8A2
Śruba imbusowa
M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna
M10X20 TZN
SM10X20Z
POZOSTAŁE ELEMENTY MONTAŻOWE
Klema końcowa
30/32/35/40
Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa
50 uniwersalna
Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa
ząbkowana
M8 DIN6923 A2
NKM8A2
Śruba imbusowa
M8X35 DIN912 A2
SIM8X35A2
