Konstrukcja przykręcana

Konstrukcje na dach płaski (FR)

FR-S-PS-S/H/SA/MAX-LONG-X

Pobierz:

Karta produktu

Instrukcja montażu

Rodzaj konstrukcji

Uniwersalna (US)

Kierunek modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu

Krótki bok (SA)

Max długość modułu

2100

Rodzaj konstrukcji

Projektowa (PS)

Kierunek modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu

Krótki bok (SA)

Max długość modułu

Indywidualna (X)

Konstrukcje na dach płaski (FR)

Opis konstrukcji Szczegóły konstrukcji Charakterystyka Elementy konstrukcji

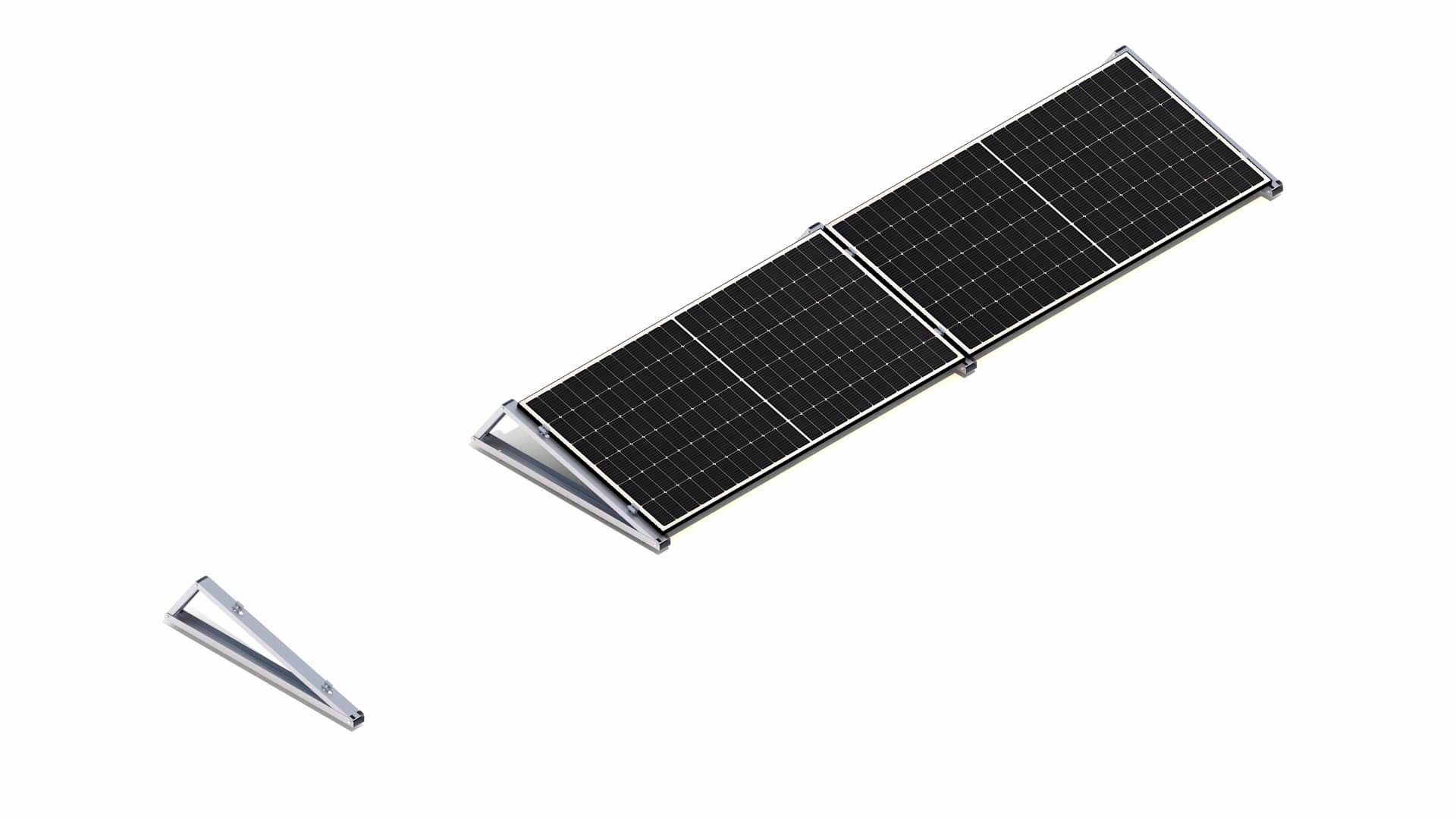

Opis konstrukcji

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez konieczności dodatkowego balastowania i bez możliwości użycia konstrukcji zgrzewanej.

Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.

Pobierz:

Karta produktu

Instrukcja montażu

Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.

Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane

Ramię krótkie

Ramię długie

Podstawa południe

Charakterystyka konstrukcji

FR-S-PS-S/H/SA/MAX-LONG-X

Rodzaj dachu

Dach płaski (FR)

Sposób montażu konstrukcji na dachu

Konstrukcja przykręcana (S)

Rodzaj konstrukcji

Projektowa (PS)

Orientacja modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu modułu PV¹

Krótki bok (SA)

Zastosowanie/podłoże na którym się montuje

Membrana PVC/membrana bitumiczna/płyta warstwowa/blacha trapezowa

Sposób montażu konstrukcji

Podstawa konstrukcji jest mocowana do podkonstrukcji dachu

Czy konstrukcja wymaga dodatkowego balastu?

Nie

Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?

Tak - możliwość dodatkowego balastowania wiatrownicy

Przybliżona waga konstrukcji na 1m² instalacji bez dodatkowego balastu (kg/m²)²

~13

Długość płatwi (mm)

Długość wiatrownicy (mm)

Maksymalna długość modułu PV (mm)³

Sposób montażu klem

Klemy montowane do trójkąta

Sposób dystrybucji

Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni dla modułow o długości jak w karcie produktowej wysłanej do wyceny

FR-W-US-S/V/LAZ

Rodzaj dachu¹

Dach płaski (FR)

Rodzaj dachu¹

Dach płaski (FR)

MAX-LONG2100

MAX-LONG2300

MAX-LONG2500

Rodzaj dachu¹

9,76

Rodzaj dachu¹

9,76

¹ proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż

² waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji

³ podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż

Elementy podstawy konstrukcji
