Konstrukcje na dach płaski (FR)

Konstrukcja przykręcana

Konstrukcje na dach płaski (FR)
FR-S-US-EW/H/SA/MAX-LONG2100
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
2100
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
2100

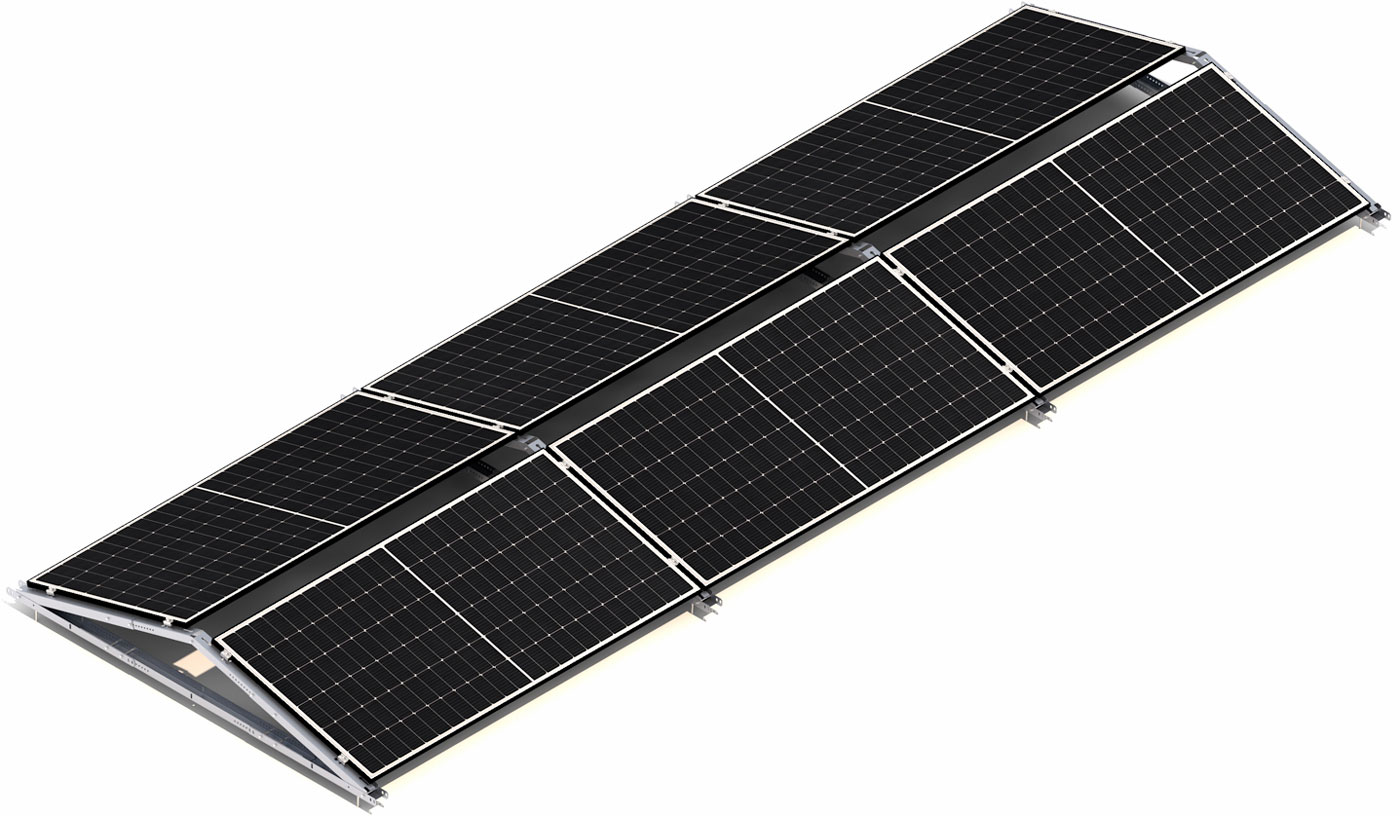

Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez konieczności dodatkowego balastowania i bez możliwości użycia konstrukcji zgrzewanej.
Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.
Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane.
1
2
3
4
5
6
7
1
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
2
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
3
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
4
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
5
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
6
Teleskop środkowy - podstawa
RBTSOLAR-KDWZŁ_7_1544
7
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
Charakterystyka produktu
FR-S-US-EW/H/SA/MAX-LONG2100
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja przykręcana (S)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu modułu PV1
Krótki bok (SA)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna/płyta warstwowa/blacha trapezowa
Sposób montażu konstrukcji
Podstawa konstrukcji jest mocowana do podkonstrukcji dachu
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Nie
Przybliżona waga konstrukcji na 1m2 instalacji bez dodatkowego balastu (kg/m2)2
8,69
Długość płatwi (mm)
Bez płatwi
Długość wiatrownicy (mm)
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
2100
Sposób montażu klem
Klemy montowane do trójkąta - system kluczykowy
Sposób dystrybucji
Dostępna na magazynie
FR-W-US-S/V/LAZ
Rodzaj dachu1
Dach płaski (FR)
Rodzaj dachu1
Dach płaski (FR)
MAX-LONG2100
MAX-LONG2300
MAX-LONG2500
Rodzaj dachu1
9,76
9,76
9,76
Rodzaj dachu1
9,76
9,76
9,76
1 proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
2 waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3 podana maksymalna wielkość modułu i jego sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
Elementy podstawy konstrukcji
Trójkąt uniwersalny Wschód-zachód
RBTSOLAR-FR-US-EW
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Podkładka okrągła A2 8.4 DIN125A
PPM8A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
POZOSTAŁE ELEMENTY MONTAŻOWE
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Śruba imbusowa M8X35 DIN912 A2
SIM8X35A2
Śruba dwugwintowa M10 200/250/300
RBTSOLAR-KD-DWUG200/250/300
Wybrany szablon jest pusty.
