Tracker jednoosiowy

Trackery (T)
T-P-1AT-EW/V/1P
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
2100
Typ konstrukcji
Palowana (P)
Rodzaj konstrukcji
Jednoosiowa (1AT)
Kierunek modułów
Wschód-zachód (EW)
Układ modułów
Pion (V)
Ilość pali
1

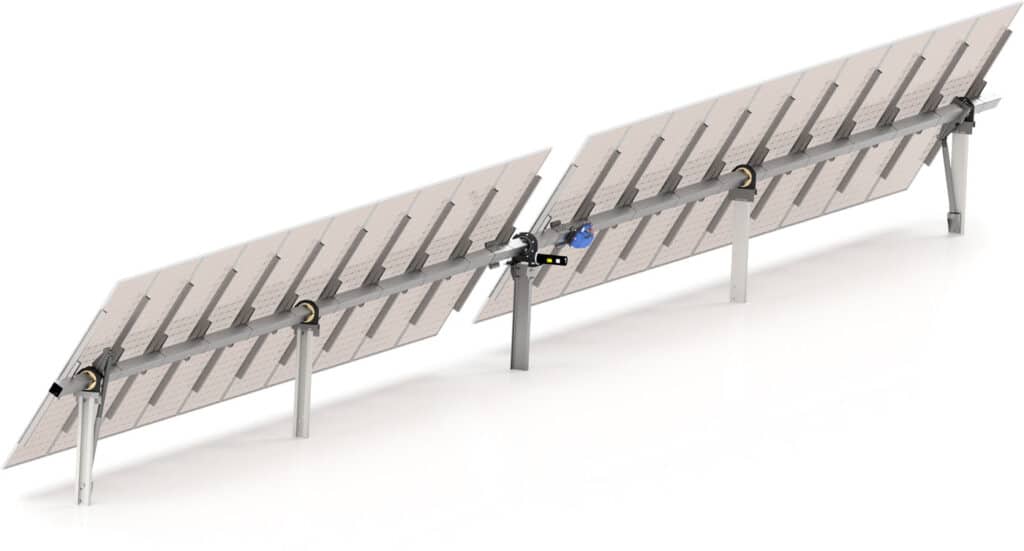

Opis konstrukcji
Mechanika:
Wytrzymałościowa weryfikacja parametrów konstrukcji przeprowadzona przez specjalistyczne laboratorium.
Dostępne różne długości trakerów odpowiadające różnej liczbie ciągów a dobór ilości i długości trakerów prowadzony jest indywidualnie dla każdego projektu.
Założenia konstrukcyjne wdrożone według metodologii DFA (Zaprojektowane dla Łatwego Montażu).
Dzielone, adaptacyjne łożyska ślizgowe dostosowujące swoją pozycję do zmiennych odkształceń termicznych lub geometrycznych belki nośnej.
Zastosowanie płatwi pośredniej dla zwiększenia centralnej powierzchni podparcia płatwi nośnej połączonej z panelem PV,
Noga napędu w tej samej osi do słupów podporowych (długość słupów podporowych dobierana indywidualnie w zależności od warunków geograficznych i geologicznych projektu).
Standaryzacja elementów konstrukcyjnych.
Optymalizacja połączeń śrubowych.
Sterowanie:
Zastosowanie zaawansowanego algorytmu astronomicznego dla sterowania położeniem paneli względem aktualnej pozycji słońca.
Intuicyjny system konfiguracji instalacyjnej oraz rozruchowej.
Konfigurowalne zarządzanie alarmami oraz powiadomieniami.
Algorytm cofania, który przeciwdziała i minimalizuje zacienienie rzędów.
System komunikacji bezprzewodowej Zigbee®, lub przewodowej RS-485.
Zdalne monitorowanie i konserwacja prewencyjna, dla redukcji czasu przestojów instalacji (łatwa integracja z systemem typu SCADA w standardzie Modbus TCP/IP).
Możliwość indywidualnej konfiguracji pracy trakera w zależności od kolejności ustawienia rzędów oraz nachylenia terenu.
System bezpieczeństwa przez nadmierną prędkością wiatru (pozycja bezpieczna położenia paneli PV).
Możliwość zastosowania różnych trybów serwisowych związanych z położeniem paneli np. odśnieżanie, czyszczenie.
Możliwość zastosowania detektora poziomu śniegu.
Możliwość bieżącej i historycznej weryfikacji parametrów instalacji w chmurze.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
Napęd centralny
RBTSOLAR-1AT-TGB-CD
2
Belka trackera - krótka
RBTSOLAR-1AT-SB
3
Noga silnika IPE 160
RBTSOLAR-1AT-CD-C
4
Łącznik belki
RBTSOLAR-1AT-B-C
5
Jednostka sterująca TCU
RBTSOLAR-1AT-P4Q-CTR
6
Belka trackera - długa
RBTSOLAR-1AT-MB
7
Ramię górne amortyzatora
RBTSOLAR-1AT-D-UA
8
Łożysko belki głównej
RBTSOLAR-1AT-TGB-MB-B
9
Mocowanie amortyzatora dolne
RBTSOLAR-1AT-D-LJ
10
Noga główna
RBTSOLAR-1AT-MC
11
Płatew
RBTSOLAR-1AT-JST
12
Prowadnica płatwi
RBTSOLAR-1AT-JST-R
13
Obejma
RBTSOLAR-1AT-JST-J
14
Amortyzator
RBTSOLAR-1AT-TGB-D
Charakterystyka produktu
T-P-1AT-EW/V/1P
Rodzaj podłoża
Grunt (GR)
Sposób montażu konstrukcji
Konstrukcja palowana (P)
Rodzaj konstrukcji
Tracker (T) jednoosiowy (1A)
Orientacja modułów
Wschód-zachód (EW)
Układ modułów
Pion (V)
Max długość modułu PV
2300
Typ śledzenia
Automatyczne, poziome1
Algorytm śledzenia
Dokładne wzory astronomiczne; Precyzja śledzenia = 2,0°2
Zakres obrotu
±60°
Współczynnik pokrycia gruntu
Dowolna konfiguracja ustalona przez klienta (od 32% do 50%)
Kompatybilność z modułami PV
Standard/Bifacjal
Układ napędowy
1 niezależny napęd rotacji poziomej na 1 tracker
Liczba modułów na tracker
max 60 (możliwa konfiguracja indywidualna)
Opcje zasilania
dedykowane moduły fotowoltaiczne + akumulator 230V AC 50/60 Hz3
Komunikacja
System komunikacji bezprzewodowej Zigbee®, lub przewodowej RS-485
Monitoring
Modbus TCP/IP, możliwa integracja z systemem typu SCADA
Adaptacja do nachylenia terenu
do 6% w kierunku N-S
Odporność na wiatr
1) Do 80 km/h w dowolnej pozycji
2) Do 140 km/h w pozycji poziomej lub innej zdefiniowanej jako neutralna
Sposób dystrybucji
Zamówienie indywidualne
FR-W-US-S/V/LAZ
Rodzaj dachu1
Dach płaski (FR)
Rodzaj dachu1
Dach płaski (FR)
MAX-LONG2100
MAX-LONG2300
MAX-LONG2500
Rodzaj dachu1
9,76
9,76
9,76
Rodzaj dachu1
9,76
9,76
9,76
1 Rekomendowane ustawienie osi trackera wzdłuż kierunku północ-południe.
2 Możliwe indywidualne dostosowanie trakcji do topografii terenu.
3 Możliwość zastosowania UPS.
