Bauart
Individuell (I)
Modulrichtung
Süden (S)
Modulanordnung
Vertikal (V)
Installation
Lange Seite (LA)
Montagebasis
Sandwichplatte, Metallblech (SP)
BESCHREIBUNG

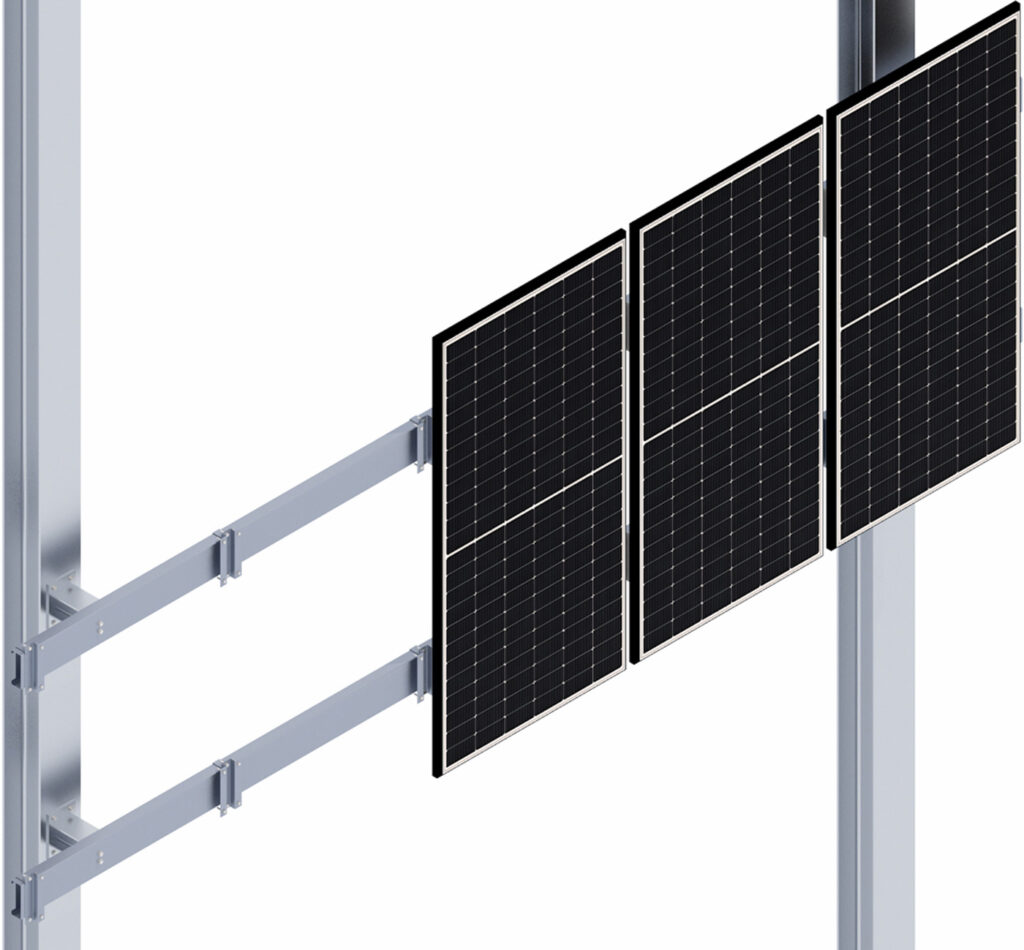

Eine mehrteilige Fassadenstruktur aus MagnelisTM-Blech, die für Fassaden ausgelegt ist, die mit Sandwichpaneele oder Trapezblechtechnologie konstruiert wurden.
Ein invasives System, bestehend aus verstellbaren Konsolen, die mit Schrauben geeigneter Länge an der Fassade befestigt sind und an denen dann Profile angebracht sind (an denen PV-Module, die zuvor mit den erforderlichen Halterun- gen ausgestattet wurden, aufgehängt sind).
Ein universelles Montagesystem aus verstellbaren, teleskopi- schen Elementen, das die Verwendung von Strukturen mit Modulen unterschiedlicher Leistung und Größe ermöglicht.
Ein System, das für Fassaden entwickelt wurde, bei denen die Basis für die Konstruktionswahl die Unmöglichkeit der Anwendung von Montagemontage auf dem Dach oder Boden ist.
Die Struktur wurde entwickelt, um die Montagebasis zu verkürzen und gleichzeitig die Anzahl der Montagepunkte an der Fassade möglichst gering zu halten.
Auf Kundenwunsch wird jede Installation unter Verwendung einer Struktur von unserer Technischen Abteilung hinsichtlich ihrer Belastung auf der Fassade berechnet, sowie der Methode und Anzahl der Punkte, die die Basis für die Installation von Profilen bilden, an denen die Module montiert sind.
1
2
3
1
Montageschiene
2
Montageklemme
3
Stahlhalterung/Unterstützung
EIGENSCHAFTEN
FA-I-S/V/LA/SP
Bestimmung
Fassaden (FA)
Bauart
Individuell (US)
Modulausrichtung
Süden (S)
Modulanordnung
Vertikal (V)
Montage eines PV-Moduls
Lange Seite (LA)
Montagebasis
Sandwichplatte, Metallblech (SP)
Modultyp
Standard/Bifacial
Mindestanzahl der PV-Module
1
Standardklemmenhöhe (mm)
35
Standardklemmenbreite (mm)
5
Maximale Länge des PV-Moduls (mm)
-
Verteilung
Na zmówienie
LISTE DER TEILE - GRUNDLAGE DER KONSTRUKTION
Selbstsichernde Mutter M8 DIN985 A2
NSHM8A2
Sechskantmutter M10 IE
NM10Z
Unterlegscheibe M10 300HV ISO7093-1 IE
PSZM10Z
Runde Unterlegscheibe A2 8.4 DIN125A
PPM8A2
Sechskantschraube M8X20 DIN933 A2
SM8X20A2
Sechskantschraube M10X20 IE
SM10X20Z
