Konstrukcje na dach płaski (FR)

Konstrukcja przykręcana

Konstrukcje na dach płaski (FR)

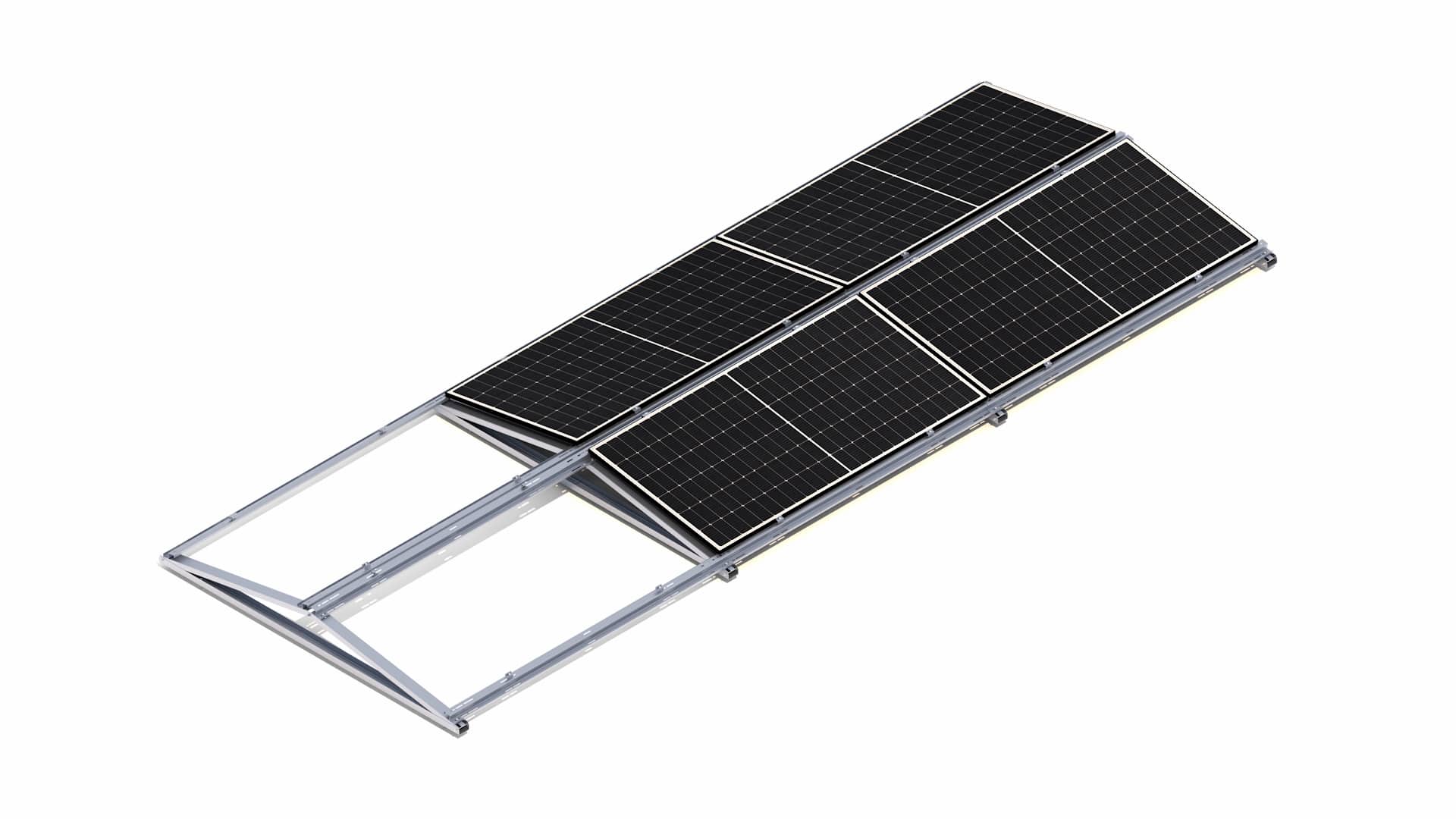

FR-S-PS-EW/H/LAZ/MAX-LONG-X
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
2100
Rodzaj konstrukcji
Projektowa (PS)
Kierunek modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LAZ)
Max długość modułu
Indywidualna (X)
Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez konieczności dodatkowego balastowania i bez możliwości użycia konstrukcji zgrzewanej.
Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.
W przypadku montażu modułów PV w układzie pionowym oraz o długości boku powyżej 2100 mm w układzie poziomym dodatkowym elementem są profile ZET z otworowaniem fasolkowym, do których moduły są montowane za pomocą klem i śruby imbusowej M8.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą zostać zamontowane.
1
2
3
1
Ramię długie
2
Podstawa wschód-zachód
3
Płatew
Charakterystyka konstrukcji
FR-S-PS-EW/H/LAZ/MAX-LONG-X
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja przykręcana (S)
Rodzaj konstrukcji
Projektowa (PS)
Orientacja modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu modułu PV1
Długi bok (LAZ)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna/płyta warstwowa/blacha trapezowa
Sposób montażu konstrukcji
Podstawa konstrukcji jest mocowana do podkonstrukcji dachu
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Nie
Przybliżona waga konstrukcji na 1m2 instalacji bez dodatkowego balastu (kg/m2)2
~15
Długość płatwi (mm)
X
Długość wiatrownicy (mm)
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
X
Sposób montażu klem
Klemy montowane do trójkąta
Sposób dystrybucji
Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni dla modułow o długości jak w karcie produktowej wysłanej do wyceny
FR-W-US-S/V/LAZ
Rodzaj dachu1
Dach płaski (FR)
Rodzaj dachu1
Dach płaski (FR)
MAX-LONG2100
MAX-LONG2300
MAX-LONG2500
Rodzaj dachu1
9,76
9,76
9,76
Rodzaj dachu1
9,76
9,76
9,76
1 sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
2 waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3 podana maksymalna wielkość modułu i jego sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
Elementy podstawy konstrukcji
Nakrętka sześciokątna M8 TZN
NM8Z
Podkładka M8 TZN
PPM8Z
Śruba M8X97 TZN
SM8X97Z
Śruba sześciokątna M8X25 TZN
SM8X25Z
Płatew dla podpory L=X
RBTSOLAR-KD-PL-X
POZOSTAŁE ELEMENTY MONTAŻOWE
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Śruba imbusowa M8X35 DIN912 A2
SIM8X35A2
Śruba dwugwintowa M10 200/250/300
RBTSOLAR-KD-DWUG200/250/300
